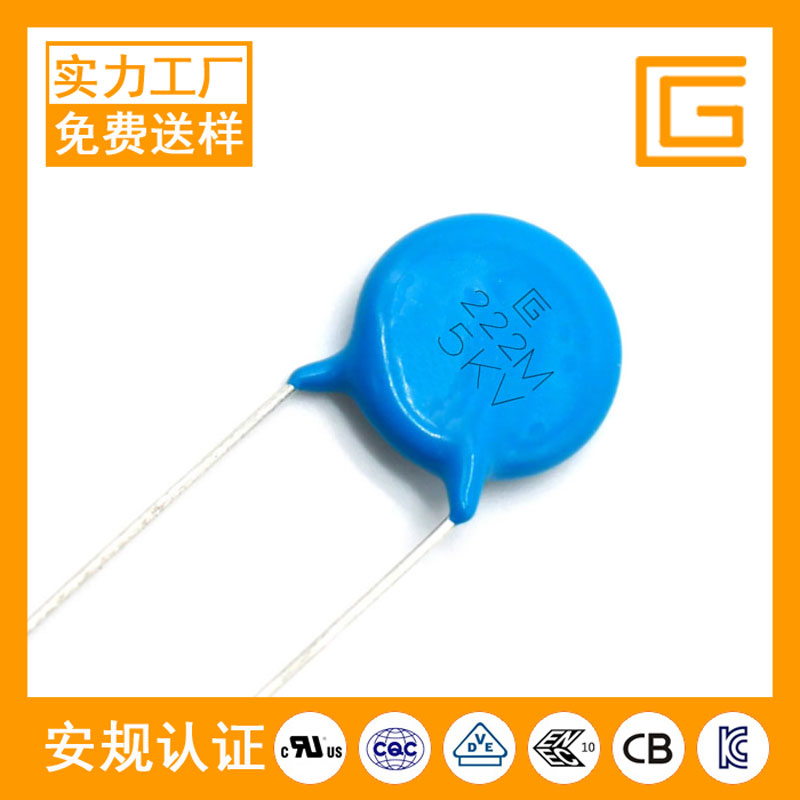

CT81-5KV-Y5V-222M高压瓷片电容器

CT81-5KV-Y5V-222M高压瓷片电容器视频+图片

CT81-5KV-Y5V-222M高压瓷片电容器资料下载

CT81-5KV-Y5V-222M高压瓷片电容器详细参数：

应用领域：
小家电，冲电器，LED驱动电源，适配器类电源，开关电源，电机马达，电动工具，新能源充电桩，光伏逆变装置

CT81-5KV-Y5V-222M高压瓷片电容器介绍：

知识推荐

瓷片高压电容器，就是以陶瓷材料为介质的电容器。高压瓷片电容器，一个主要的特点就是耐压高。瓷片高压电容器就是以陶瓷材料为介质的圆板电容器，在“瓷片”电容器中一般DC50v以下叫低压，DC100V~500V为中高压，DC1000v~6000v和为高压，安规Y电容也是属于高压，DC6000v以上为超高压。

2KV、3KV电压很常见。常用于高压场合。

瓷片高压电容器作用具有耐磨直流高压的特点，适用于高压旁路和耦合电路中，其中的低耗损高压圆片具有较低的介质损耗，特别适合在电视接收机和扫描等电路中使用。

瓷片电容用高介电常数的电容器陶瓷〈钛酸钡一氧化钛〉挤压成圆管、圆片或圆盘作为介质，在陶瓷表面涂覆一层金属薄膜，并用烧渗法将银镀在陶瓷上作为电极制成的电容器。

瓷片电容(陶瓷电容)作用主要有三个方面：

1、容量损耗随温度频率具高稳定性；

2、特殊的串联结构适合于高电压极长期工作可靠性；

3、高电流爬升速率并适用于大电流回路无感型结构。通常用于高稳定振荡回路中，作为回路、旁路电容器及垫整电容器如消除高频干扰。

瓷片电容器不宜使用在脉冲电路中，因为它们易于被脉冲电压击穿。

陶瓷有I类瓷，II类瓷，III类瓷之分，I类瓷，NP0，温度特性，频率特性和电压特性佳，因介电常数不高，所以容量做不大；II类瓷，X7R次之，温度特性和电压特性较好；III类瓷，介电常数高，所以容量可以做很大，但温度特性和电压特性不太好。瓷片电容器一般体积不大。另外，再强调一个重要特点：瓷介电容器击穿后，往往呈短路状态。(这是它的弱点)而薄膜电容器失效后，一般呈开路状态。
