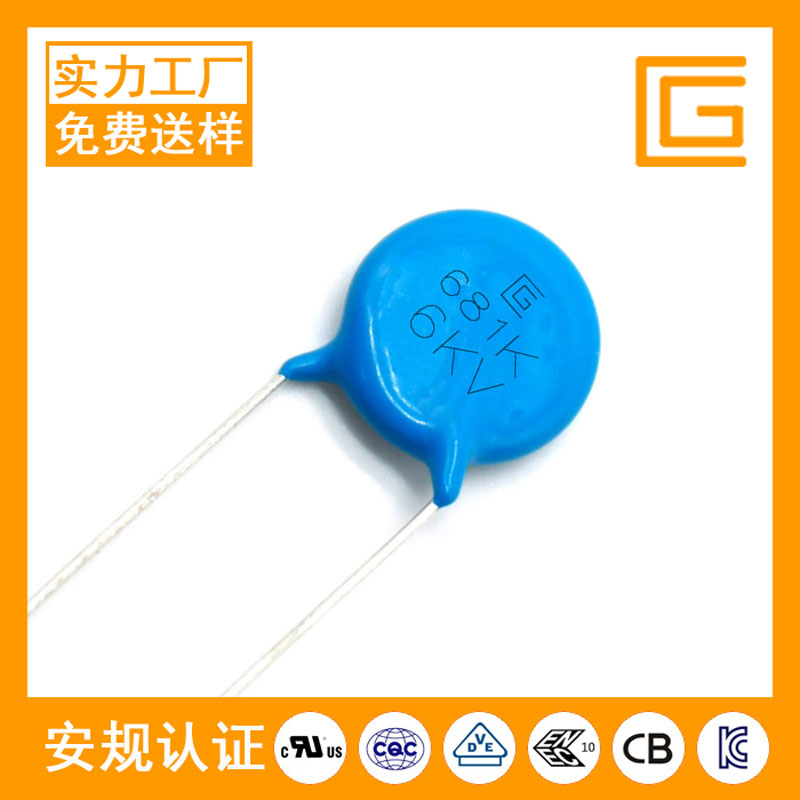

CT81-6KV-Y5P-681K高压瓷片电容器

CT81-6KV-Y5P-681K高压瓷片电容器视频+图片

CT81-6KV-Y5P-681K高压瓷片电容器资料下载

CT81-6KV-Y5P-681K高压瓷片电容器详细参数：

应用领域：
小家电，冲电器，LED驱动电源，适配器类电源，开关电源，电机马达，电动工具，新能源充电桩，光伏逆变装置

CT81-6KV-Y5P-681K高压瓷片电容器介绍：

知识推荐

高压瓷片电容，就是以陶瓷材料为介质的圆片形电容器。外壳是陶瓷的，用来绝缘。

高压瓷片电容器一个主要的特点就是耐压高，电压一般大于1KV的电压。高压瓷片电容器常规有2KV、3KV、4KV电压。常用于高压场合。最高的可达30KV的电压。

高压瓷片电容失效的原因有两方面，分别是来自内部原因和外部原因。

导致高压瓷片电容器失效的内部原因。有以下三点：

一、高压瓷片电容的陶瓷介质内空洞(Voids)

导致空洞产生的主要因素为陶瓷粉料内的有机或无机污染，烧结过程控制不当等。空洞的产生极易导致漏电，而漏电又导致器件内部局部发热，进一步降低陶瓷介质 的绝缘性能从而导致漏电增加。该过程循环发生，不断恶化，严重时导致高压瓷片电容器开裂、爆炸，甚至燃烧等严重后果。

二、高压陶瓷电容的烧结裂纹(firing crack)

烧结裂纹常起源于一端电极，沿垂直方向扩展。主要原因与烧结过程中的冷却速度有关，裂纹和危害与空洞相仿。

三、分层(delamination)出现缺陷

高压瓷片电容的烧结为多层材料堆叠共烧。烧结温度可以高达1000℃以上。层间结合力不强，烧结过程中内部污染物挥发，烧结工艺控制不当都可能导致分层的发生。分层和空洞、裂纹的危害相仿，为重要的高压瓷片电容内在缺陷。
