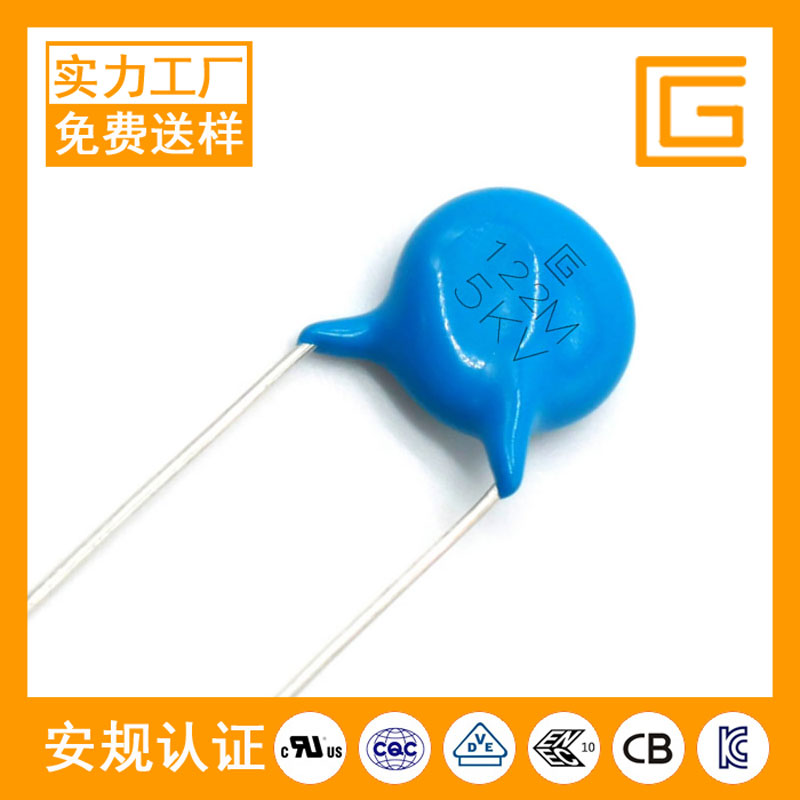

CT81-5KV-Y5U-122M高压瓷片电容器

CT81-5KV-Y5U-122M高压瓷片电容器视频+图片

CT81-5KV-Y5U-122M高压瓷片电容器资料下载

CT81-5KV-Y5U-122M高压瓷片电容器详细参数：

应用领域：
小家电，冲电器，LED驱动电源，适配器类电源，开关电源，电机马达，电动工具，新能源充电桩，光伏逆变装置

CT81-5KV-Y5U-122M高压瓷片电容器介绍：

知识推荐

高压瓷片电容的容量识别方法（根据标识计算电容容量的方法）如下：

瓷片电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉(F)表示，其它单位还有：毫法(mF)、微法 (μF)/mju:/、纳法(nF)、皮法(pF)。其中：1法拉=1000毫法(mF)，1毫法=1000微法(μF)，1微法=1000纳法 (nF)，1纳法=1000皮法(pF)

瓷片电容的电容量一般以pF（10的-12次方F）为单位，早期产品多采用直接标注，如1000p、220p等；现在一般以常用指数表示法，如102、221，前两位数是电容量的有效数字，后一位数是后面添零的个数，如102表示有效数是10，2表示后面再添2个0，即1000pF；221表示有效数22，1表示后面再添1个0，即220pF。

1、容量大的电容其容量值在电容上直接标明，如10 μF/16V；

2、容量小的电容其容量值在电容上用字母表示或数字表示；

字母表示法：

1F=10^6uF=10^12pF

1F＝1000000µF

1m=1000μF

1P=1pF（如470P=470pF）

1P2=1.2PF

1n=1000PF；

数字表示法：三位数字的表示法也称电容量的数码表示法。三位数字的前两位数字为标称容量的有效数字，第三位数字表示有效数字后面零的个数，它们的单位都是pF。

如：

102表示标称容量为10×(10^2)pF=1000pF= 0.001 µF；

103表示标称容量为10×(10^3)pF=10000pF= 0.01 µF；

104表示标称容量为10×(10^4)pF=100000pF= 0.1 µF；

105表示标称容量为10×(10^5)pF=1000000pF= 1 µF；

470表示标称容量为47pF；

223表示标称容量为(22×(10^3))pF（即22000pF）；

224表示标称容量为(22×(10^4))pF（即220000pF）=0.22uF

安规电容和高压陶瓷电容容量误差用符号F、G、J、K、L、M来表示， 允许误差分别对应为±1%、±2%、±5%、±10%、±15%、±20%。
