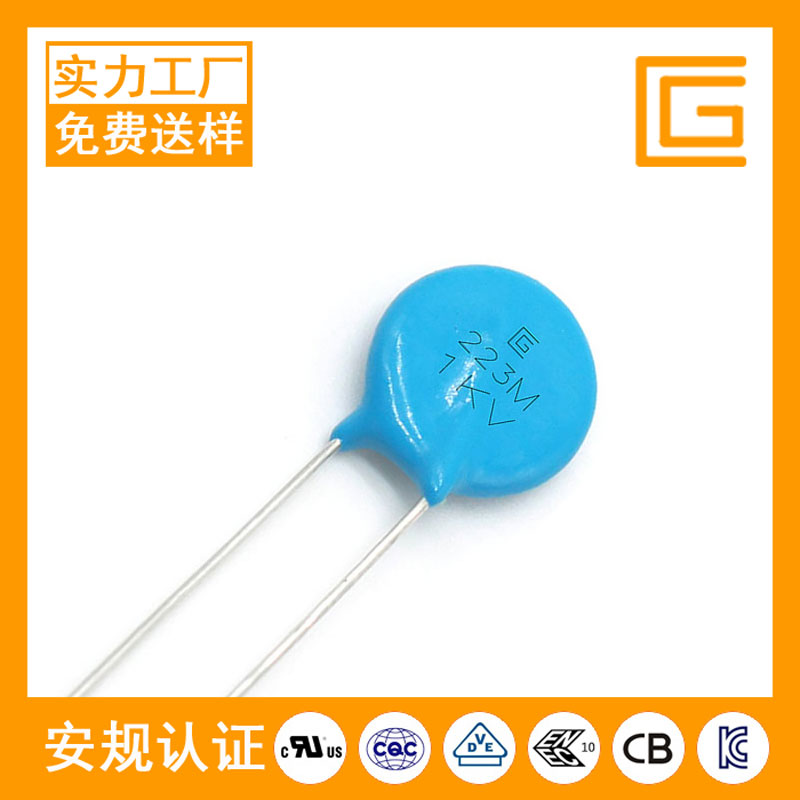

CT81-1KV-Y5V-223M高压瓷片电容器

CT81-1KV-Y5V-223M高压瓷片电容器视频+图片

CT81-1KV-Y5V-223M高压瓷片电容器资料下载

CT81-1KV-Y5V-223M高压瓷片电容器详细参数：

应用领域：
小家电，冲电器，LED驱动电源，适配器类电源，开关电源，电机马达，电动工具，新能源充电桩，光伏逆变装置

CT81-1KV-Y5V-223M高压瓷片电容器介绍：

知识推荐

压敏电阻的选用，一般选择标称压敏电压V1mA和通流容量两个参数。

压敏电压，即击穿电压或阈值电压。指在规定电流下的电压值，大多数情况下用1mA直流电流通入压敏电阻器时测得的电压值，其产品的压敏电压范围可以从10-9000V不等。可根据具体需要正确选用。一般1mA=“1”.5Vp=“2”.2VAC，式中，Vp为电路额定电压的峰值。VAC为额定交流电压的有效值。ZnO压敏电阻的电压值选择是至关重要的，它关系到保护效果与使用寿命。如一台用电器的额定电源电压为220V，则压敏电阻电压值V1mA=“1”.5Vp=“1”.5××220V=“476V”，V1mA=“2”.2VAC=“2”.2×220V=“484V”，此时，压敏电阻的击穿电压可选在470-480V之间。

电源防雷器的可靠性、安全性在很大程度上依赖于压敏电阻的正确使用，特别要指出的是，在电源防雷设计中还要考虑各个地方的电源质量差别、雷击频度和强度的差别、被保护设备的安装使用情况和冲击耐受能力等的差别，不能用一个公式照搬照套。设计好的防雷保护装置必须在现场使用条件下或尽可能接近真实情况的模拟条件下进行试验验证。

一：压敏电压的计算，一般可用下式计算：

U1mA=KUac

式中：K为与电源质量有关的系数，一般取K=(2～3)，电源质量较好的城市可取小些，电源质量较差的农村(特别是山区)可取大些。Uac为交流电源电压有效值。对于220V～240V交流电源防雷器，应选用压敏电压为470V～620V的压敏电阻较合适。选用压敏电压高一点的压敏电阻，可以降低故障率，延长使用寿命，但残压略有增大。

二：标称放电电流的计算：

压敏电阻的标称放电电流应大于要求承受的浪涌电流或每年可能出现的最大浪涌电流。标称放电电流应按压敏电阻浪涌寿命次数定额曲线中冲击10次以上的数值进行计算，约为最大冲击通流量的30%(即0.3IP)左右。

三：压敏电阻的并联：

当一个压敏电阻满足不了标称放电电流的要求时，应采用多个压敏电阻并联使用。有时为了降低限制电压，即使标称放电电流满足要求也采用多个压敏电阻并联。要特别注意的是，压敏电阻并联使用时，一定要严格挑选参数一致的(例如：ΔU1mA≤3V，Δα≤3)进行配对，以保证电流的均匀分配。
