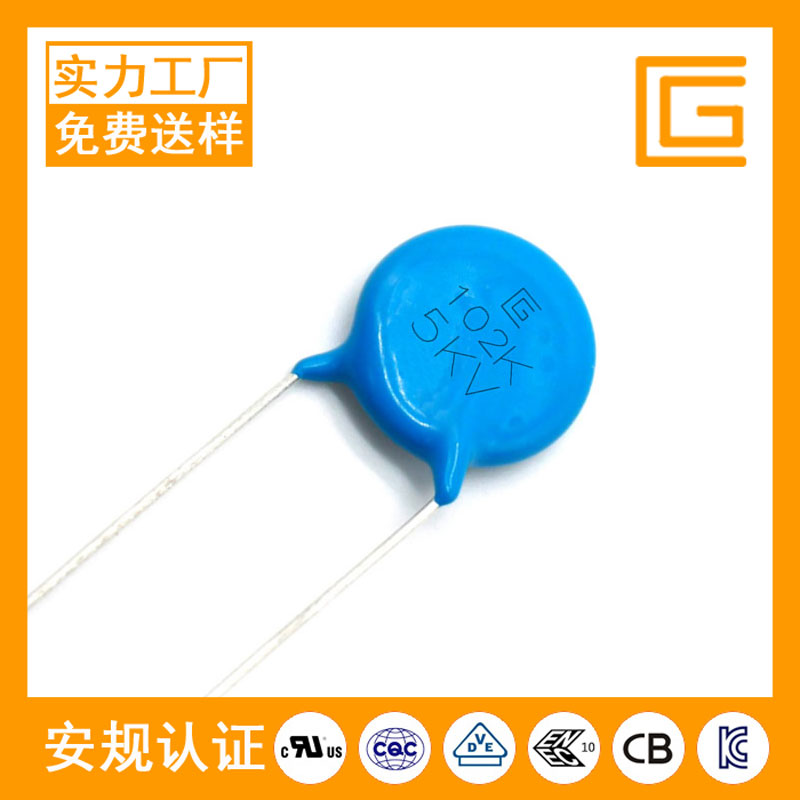

CT81-5KV-Y5P-102K高压瓷片电容器

CT81-5KV-Y5P-102K高压瓷片电容器视频+图片

CT81-5KV-Y5P-102K高压瓷片电容器资料下载

CT81-5KV-Y5P-102K高压瓷片电容器详细参数：

应用领域：
小家电，冲电器，LED驱动电源，适配器类电源，开关电源，电机马达，电动工具，新能源充电桩，光伏逆变装置

CT81-5KV-Y5P-102K高压瓷片电容器介绍：

知识推荐

滤波器陶瓷Y电容的选择需要考虑以下几点：

1、电压

这个电压值要求是一个范围，是稳态电压±纹波电压的综合。

2、电流

电流的指标很关键，它决定了引出线的线径。如果选细了，细导线上跑大电流，如小马拉大车，会引起严重发热以至烧毁。这个电流也是一个范围，稳态电流+波动电流的最大值。

3、电磁兼容标准要求

而滤除的效果一般是由EMC测试标准和现场应用的直观结果来确定。尤其是电源滤波器，最好能确定用此滤波器的产品需要通过的是哪个标准，根据标准要求的不同，在选择时也有其特定的测试频段要求。

电源设计主要针对指标是传导发射CE和传导抗扰CS，信号滤波器的则主要看EMC标准里对不期望输入频段和不期望输出频段的要求了。

比如无极灯用的整流器，本身就是一个开关工作状态，会有对外的发射，EMC测试时候会重点检查其开关频率以及其高次谐波成分的传导干扰，滤波器就需要针对这些特定频段或频点具有足够的滤除效果。

4、安规标准要求

读者可能会觉得奇怪，选陶瓷电容，说安规标准干啥？这是因为陶瓷电容一般用在电源输入端和板卡的接口处，这些部位都是安规问题的重灾区。那当然是需要提及的问。与安规陶瓷电容有关的安规重点是三个指标：绝缘耐压、漏电流、剩余电压剩余能量。

绝缘耐压打LN对地的绝缘强度，考验的是Y电容的耐压值，Y电容大了，漏电流就会大，容易导致安规要求上的漏电流超标，现在有部分厂家设计上就采取了输入端无Y电容设计（如图）。这样LN对G就成了LN通过L1、Cy1、Cy2、G’对G了，而G和G’是不连的。如果采用了输入端接Y电容的方式，即将Cy1和Cy2放到前面R的左面来，则测试时须注意绝缘耐压的设定和漏电流的大小是正相关的，最高不超过20mA。曾经遇到过差点被退货说滤波器安规不合格的情况，最后经查是1500V时漏电流设定为2mA（应为5mA），测试仪器报警就是正常的了。

另一个问题就是R的选择，有好多厂家的滤波器没装这个电阻，在拔掉插头后，在较短的时间内，去摸电源的插口，如果会有被电的感觉，问题就出在没装这个电阻上。这是个高耐压、起泄放电作用的功率电阻。

5、滤波器的安装形式

这个问题好理解，一般有板式（有可焊插针引脚）、螺丝固定安装、IEC标准（带单相220V三针输入）、带开关的IEC，这个根据实际结构功能要求选择即可。

6、安装工艺规范

滤波陶瓷电容器的安装主要体现在滤波器的位置、接地的措施。位置要求靠近输入或输出端，为的避免输入端输出端线缆上的高频干扰辐射出来影响到其他电路；输入线输出线不得并行走线，不得靠近走线，以免相互串扰造成该干净的干净不了，须保证整个面与地接触良好，不能仅靠固定引脚的螺丝或上面引出的接地导线来接地，导线接地的引线电感量大，高频接地阻抗偏高导致高频接地不良，滤波效果不好；接地线缆不宜用拧接方式，必须选用焊接方式。

7、滤波器的Q值

Q值对实际滤波效果影响倒不大，但Q值代表的是损耗 / 输入功率，Q值越高，说明损耗越大，意指会有部分能量在滤波器的电感上被损耗掉。在一般的低功率电源滤波器和信号滤波器上，此问题不会太突出。但在较大功率的滤波器上，这个损耗不可小视，一是会引起发热，发热后的电容会引起较大的负面影响，漏电流、耐压、容值等都会随温度变化而变化。
