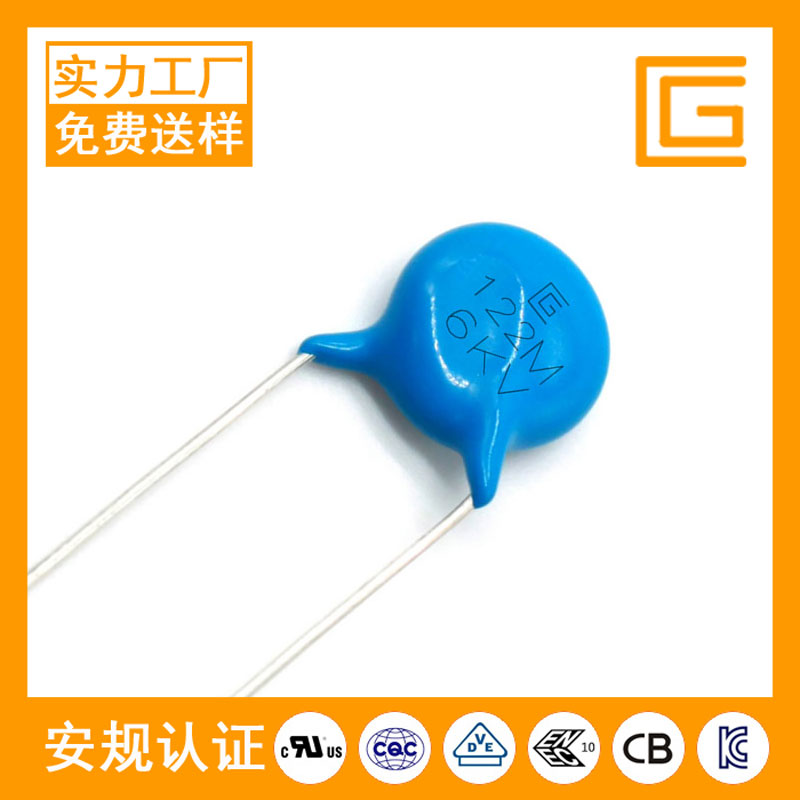

CT81-6KV-Y5U-122M高压瓷片电容器

CT81-6KV-Y5U-122M高压瓷片电容器视频+图片

CT81-6KV-Y5U-122M高压瓷片电容器资料下载

CT81-6KV-Y5U-122M高压瓷片电容器详细参数：

应用领域：
小家电，冲电器，LED驱动电源，适配器类电源，开关电源，电机马达，电动工具，新能源充电桩，光伏逆变装置

CT81-6KV-Y5U-122M高压瓷片电容器介绍：

知识推荐

随着经济的发展，消费者对电子电器的安全问题越来约关注，而安全电源安规电容逐渐成为守护人们一种保障，而在电源安规电容的一系列产品中，电源系列成为了守护大使。而电源安规电容符合国家提倡的安全电子元件政策。对于众多商家来说，都具有极大的诱惑力。

大部分人都对安规电容略知皮毛，但是实际上安规电容是由X电容和Y电容组成的。它主要在电路当中起到电源滤波的作用。分别对共模、差模干扰起滤波作用。本篇文章主要对安规电容当中的X电容和Y电容进行介绍，并且对基础知识进行详细讲解。

通常，我们需要三个安全的电源安规电容，来对交流电源输入端当中的EMI的传导干扰进行抑制。交流电源输入分为3个端子：火线(L)/零线(N)/地线(G)。在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容。这两个Y电容连接的位置比较关键,必须需要符合相关安全标准,以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。因此,Y电容的总容量一般都不能超过4700PF(472)。

特别指出：作为电源安规电容的Y电容,要求必须取得安全检测机构的认证。Y电容外观多为橙色或蓝色,一般都标有安全认证标志(如UL、CSA等标识)和耐压AC300V或AC400V字样。然而,其真正的直流耐压高达5000V以上。必须强调，Y电容不得随意使用标称耐压AC300V或者DC400V之类的普通电容来代用。

在火线和零线抑制之间并联的电容,一般称之为X电容。由于这个电容连接的位置也比较关键,同样需要符合相关安全标准。X电容同样也属于安全电容之一。根据实际需要,X电容的容值允许比Y电容的容值大,但此时必须在X电容的两端并联一个安全电阻,用于防止电源线拔插时,由于该电容的充放电过程而致电源线插头长时间带电。安全标准规定,当正在工作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端带电的电压(或对地电位)必须小于塬来额定工作电压的30%。

电源安规电容作为安全电容之一的X电容,也要求必须取得安全检测机构的认证。X电容一般都标有安全认证标志和耐压AC300V或AC275V字样,但其真正的直流耐压高达2000V以上,使用的时候不要随意使用标称耐压AC300V或者DC400V之类的的普通电容来代用。
