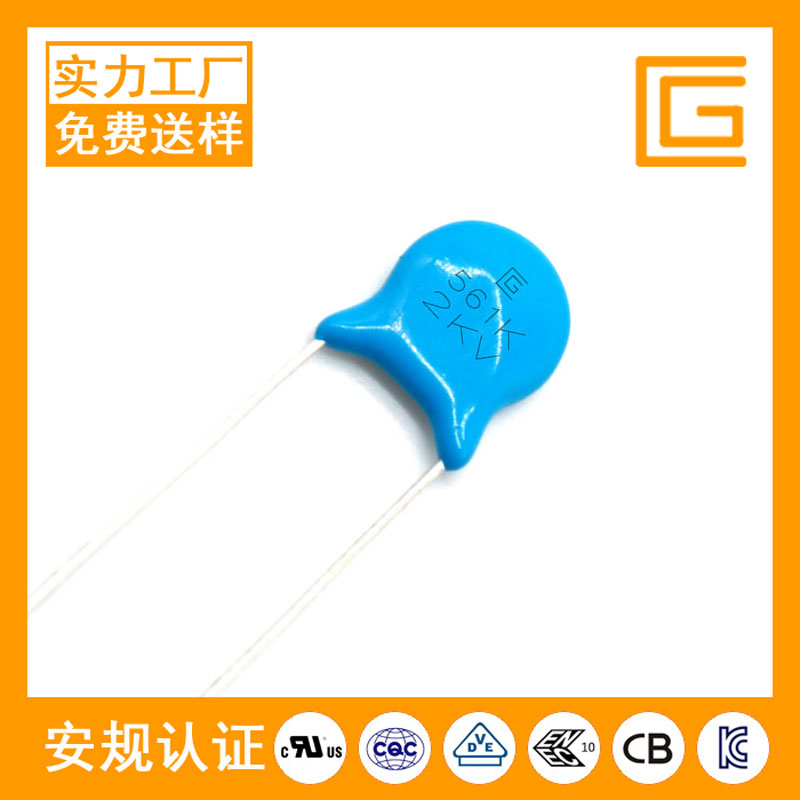

CT81-2KV-Y5P-561K高压瓷片电容器

CT81-2KV-Y5P-561K高压瓷片电容器视频+图片

CT81-2KV-Y5P-561K高压瓷片电容器资料下载

CT81-2KV-Y5P-561K高压瓷片电容器详细参数：

应用领域：
小家电，冲电器，LED驱动电源，适配器类电源，开关电源，电机马达，电动工具，新能源充电桩，光伏逆变装置

CT81-2KV-Y5P-561K高压瓷片电容器介绍：

知识推荐

电容器作为电子元器件应用于各类电子产品中，有各项特性参数。

电容器主要特性参数：

一、标称电容量和允许偏差

1、标称电容量是标志在电容器上的电容量。

电容器的基本单位是法拉，简称法（F），但是，这个单位太大，在实地标注中很少采用。

其它单位关系如下：

1F=1000mF

1mF=1000μF

1μF=1000nF

1nF=1000pF

电容器实际电容量与标称电容量的偏差称误差，在允许的偏差范围称精度。

精度等级与允许误差对应关系：00（01）-±1%、0（02）-±2%、Ⅰ-±5%、Ⅱ-±10%、Ⅲ-±20%、 Ⅳ-（+20%-10%）、Ⅴ-（+50%-20%）、Ⅵ-（+50%-30%）。

一般电容器常用Ⅰ、Ⅱ、Ⅲ级，电解电容器用Ⅳ、Ⅴ、Ⅵ级，根据用途选取。

2、 额定电压

在最低环境温度和额定环境温度下可连续加在电容器的最高直流电压有效值，一般直接标注在电容器外壳上，如果工作电压超过电容器的耐压，电容器击穿，造成不可修复的永久损坏。

3、绝缘电阻

直流电压加在电容上，并产生漏电电流，两者之比称为绝缘电阻。

像陶瓷电容器、薄膜电容器的话，绝缘电阻是越大越好的，而铝电解电容之类的绝缘电阻是越小越好。　电容的时间常数：为恰当的评价大容量电容的绝缘情况而引入了时间常数，他等于电容的绝缘电阻与容量的乘积。

4、损耗角正切

在规定频率的正弦电压下，电容器的损耗功率除以电容器的无功功率为耗损角正切。在实际应用中，电容器并不是一个纯电容，其内部还有等效电阻。对于电子设备来说，要求RS越小越好。也就是说要求损耗功率越小，其与电容的功率夹角越小。

电容在电场电作用下，在单位时间内因发热所消耗的能量叫做损耗。各类电容都规定了其在某频率范围内的损耗允许值，电容的损耗主要由介质损耗，电导损耗和电容所有金属部分的电阻所引起的。　在直流电场的作用下，电容器的损耗以漏导损耗的形式存在，一般较小，在交变电场的作用下，电容的损耗不仅与漏导有关，而且与周期性的极化建立过程有关。

5、温度特性

通常以20摄氏度基准温度的电容量与有关温度的电容量百分比表示。在范围内的容量变化率。

6、频率特性

随着频率的上升，一般电容器的电容量呈现下降的规律。

7、使用寿命

电容器的使用寿命随着温度的增加而减少。主要原因是温度加速化学反应而使介质随时间而退化。

8、温度系数

电容量随温度变化的程度。在一定温度范围内，温度每变化1℃，电容量的相对变化值。温度系数越小越好。有的介质的介电系数随温度的升高而变大，大多属于这一类，通常其变化范围小于容差范围；而有的介质的介电系数随温度的上升而减小，如聚丙烯；有的介质的介电系数则可能在不同的温度范围而有不同的变化，像II类陶瓷介质电容器。 常见的有X7R,；Y5P；Y5V； Y5U；Z5U，Z5V。

9、常用公式

平行板电容器公式中C=εS/4πkd

电容器注意事项

由于电容器的两极具有剩留残余电荷的特点，所以，首先应设法将其电荷放尽，否则容易发生触电事故。处理故障电容器时，首先应拉开电容器组的断路器及其上下隔离开关，如采用熔断器保护，则应先取下熔丝管。此时，电容器组虽已经过放电电阻自行放电，但仍会有部分残余电荷，因此，必须进行人工放电。放电时，要先将接地线的接地端与接地网固定好，再用接地棒多次对电容器放电，直至无火花和放电声为止，最后将接地线固定好。同时，还应注意，电容器如果有内部断线、熔丝熔断或引线接触不良时，其两极间还可能会有残余电荷，而在自动放电或人工放电时，这些残余电荷是不会被放掉的。故运行或检修人员在接触故障电容器前，还应戴好绝缘手套，并用短路线短接故障电容器的两极以使其放电。另外，对采用串联接线方式的电容器还应单独进行放电。
