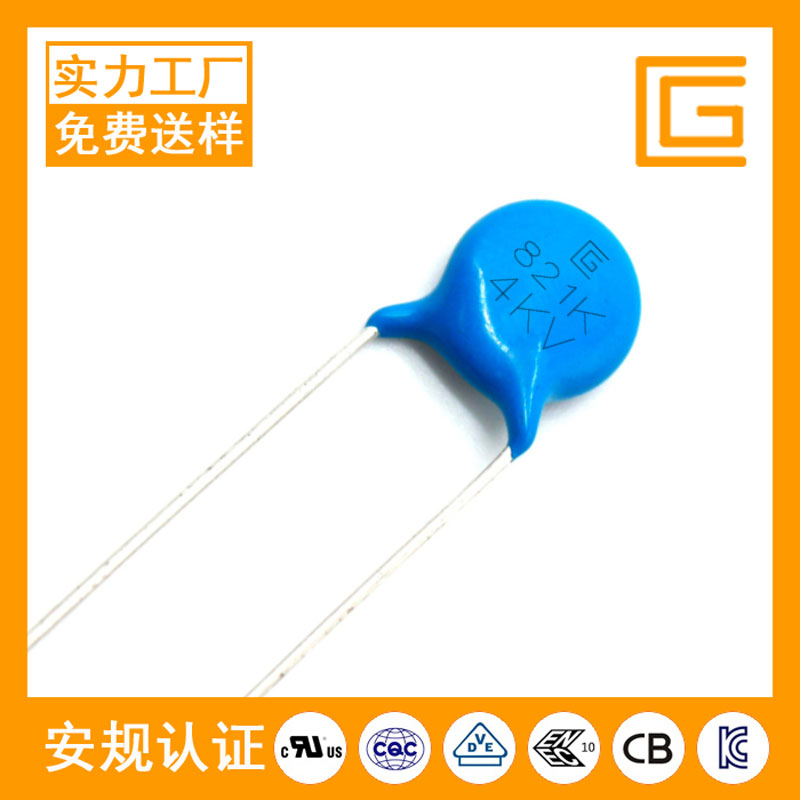

CT81-4KV-Y5U-821K高压瓷片电容器

CT81-4KV-Y5U-821K高压瓷片电容器视频+图片

CT81-4KV-Y5U-821K高压瓷片电容器资料下载

CT81-4KV-Y5U-821K高压瓷片电容器详细参数：

应用领域：
小家电，冲电器，LED驱动电源，适配器类电源，开关电源，电机马达，电动工具，新能源充电桩，光伏逆变装置

CT81-4KV-Y5U-821K高压瓷片电容器介绍：

知识推荐

与其他的电容器安装方法一样，在安装陶瓷电容时，工程师需要从焊盘拉出一小段引出线，然后通过过孔和电源平面连接。在完成这一操作步骤后，同样需要按照这一操作方法完成接地端的连接。这样设置完成后，当电流流经高压电容时，其电流回路为：电源平面-过孔-引出线-焊盘-电容-焊盘-引出线-过孔-地平面。放置过孔的基本原则就是让这一环路面积最小，进而使总的寄生电容感最小。

陶瓷电容过孔放置方法，具体的操作方式如下：

1.利用焊盘引出很长的引出线然后连接过孔，这样会引入很大的寄生电感，一定要避免这样做，这也是最槽糕的的安装方式。

2.在焊盘的两个端点紧邻焊盘打孔，比第一种方法路面积小得多，寄生电感也比较小，可以接受。

3.在焊盘侧面打孔，进一步减小回路面积，寄生电感比第二种更小，是比较好的方法。

4.在焊盘两侧都打孔，和第三种方法相比，相当于陶瓷电容每一端都是通过过孔的并联接入电源平面和地平面，比第三种寄生电感更小，因此只要在空间允许的条件下，技术人员应当尽量使用这种方法。

5.在焊盘上直接打孔，采用这种方式后所产生的电感小，但是焊接是可能会出现问题，是否使用要看加工能力和方式。

文中所介绍的陶瓷电容过孔放置方法进行操作时，有一种问题是需要工程们必须严格注意的，那就是绝对不允许多个陶瓷电容使用一个或几个公共孔，任何情况下都不要这样做。如果想要节省空间，俺么最好是能够想一些办法，尽量优化电容组合的设计，减少电容数量。由于在PCB的设计中，印制线越宽电感越小，因此从焊盘到过孔的引出线需要尽量加宽。如果可能的话，工程师最好能够使引出线尽量和焊盘宽度相同。
