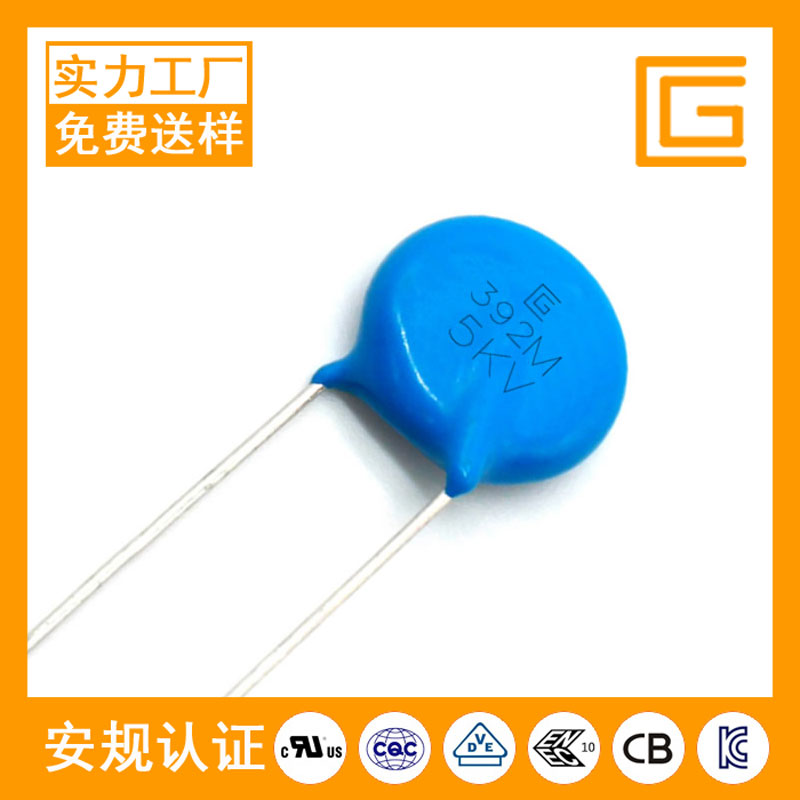

CT81-5KV-Y5V-392M高压瓷片电容器

CT81-5KV-Y5V-392M高压瓷片电容器视频+图片

应用领域：
小家电，冲电器，LED驱动电源，适配器类电源，开关电源，电机马达，电动工具，新能源充电桩，光伏逆变装置

Y电容也是安规电容之一，是电源电路里最特别的器件，特别在AC/DC converter里,Y电容对抑制共模干扰有很大的作用.

Y电容分为Y1电容和Y2电容，Y1属于双绝缘Y电容,用于跨接一二次侧.Y2则属于基本单绝缘Y电容,用于跨接一次侧对保护大地即FG线根据IEC 60384-14。

Y电容底下又分为Y1, Y2, Y3，Y4, 主要差別在于Y1耐高压大于8 kV；2Y2耐高压大于5 kV,；Y3耐高压 n/a 4.；Y4耐高压大于2.5 kV。

1. Y1 额定电压≤500VAC,峰值电压等于8 kV,实验电压4000VAC，可耐4KVAC

2. Y2额定电压≥150VAC,≤500VAC,峰值电压等于5 kV,实验电压1500VAC,Y2可以耐1.5KVAC~3000VAC

3. Y3耐高压n/a,已被替代。

4. Y4耐高压大于2.5 kV

Y电容的分级:一般Y电容分为Y1~Y4四种.目前AC/DC converter里最常用的是Y1和Y2

它们用在电源滤波器里,起到电源滤波作用,分别对共模（Y电容）,抑制电源电磁干扰用电容器。

Y电容通常可放在：

1 输入端,和共模电感形成滤波器,L和N分别对PE加.

2 储能大电容正负端对PE加.

3 输出端对PE加.

4 变压器原副边跨接.

关于漏电流:Y电容到底能取多大?通常由漏电流限制.漏电流的意思是,当外壳接地不良的时候,火线电压会通过Y电容和人体对大地形成漏电流.假设人体没有阻抗,

漏电流的大小也就是火线电压除于Y电容的阻抗.假如,输入为300VAC,大概每10n的电容会形成1mA漏电流.但是对于储能电容的正负端,由于经过整流桥,所以即使负端对PE的Y电容都会形成漏电流.漏电流的具体大小,应该由仪器测量.

当在电源跨线电路中使用电容器来消除噪音时，不仅仅只有正常电压，还必须考虑到异常的脉冲电压（如闪电）的产生，这可能会导致电容器冒烟或者起火。所以，跨线电容器的安全标准对于在不同国家有严格规定，故必须使用经过安全认证的Y电容器。

对于Y2类抑制电源电磁干扰用电容器应适用于在电容器失效时不会导致电击危险的场合，用于电源跨线路连接时，能承受5kV的脉冲电压冲击，不致发生击穿现象。
