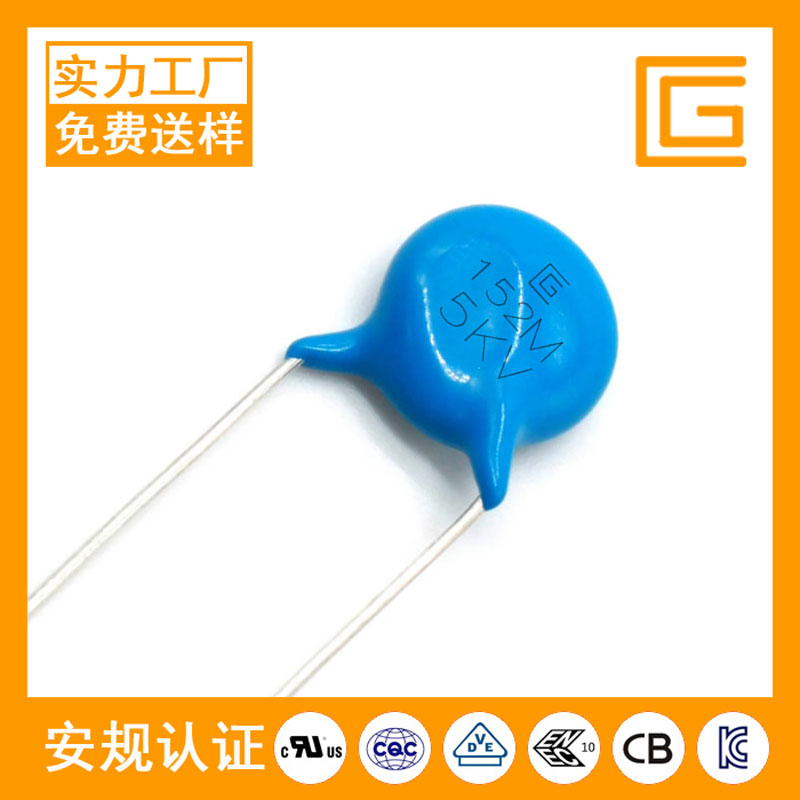

CT81-5KV-Y5V-152M高压瓷片电容器

CT81-5KV-Y5V-152M高压瓷片电容器视频+图片

CT81-5KV-Y5V-152M高压瓷片电容器资料下载

CT81-5KV-Y5V-152M高压瓷片电容器详细参数：

应用领域：
小家电，冲电器，LED驱动电源，适配器类电源，开关电源，电机马达，电动工具，新能源充电桩，光伏逆变装置

CT81-5KV-Y5V-152M高压瓷片电容器介绍：

知识推荐

X和Y电容都是安全电容，区别是X电容接在输入线两端用来消除差模干扰，Y电容接在输入线和地线之间，用来消除共模干扰，采用塑封的方形高压CBB电容，CBB电容不但有更好的电气性能，而且与电源的输入端并联可以有效的减小高频脉冲对开关电源的影响。---X电容（金属薄膜电容器）；Y电容－有高压瓷片的。Y型电容连接在相线与地线之间。为了不超过相关安全标准限定的地线允许泄漏值，这些电容的值大约在几nF。一般地，Y电容应连接到噪声干扰较大的导线上Y电容分为Y1电容和Y2电容，Y1属于双绝缘Y电容,用于跨接一二次侧.Y2则属于基本单绝缘Y电容,用于跨接一次侧对保护大地即FG线根据IEC 60384-14。

电容器分为X电容及Y电容，1. X电容是指跨于L-N之间的电容器， 2. Y电容是指跨于L-G/N-G之间的电容器。 (L="Line", N="Neutral", G="Ground")

X电容底下又分为X1, X2, X3，主要差別在于: 1. X1耐高压大于2.5 kV, 小于等于4 kV, 2. X2耐高压小于等于2.5 kV, 3. X3耐高压小于等于1.2 kV

Y电容底下又分为Y1, Y2, Y3，Y4, 主要差別在于: 1. Y1耐高压大于8 kV, 2. Y2耐高压大于5 kV, 3. Y3耐高压 n/a 4. Y4耐高压大于2.5 kV

X,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容. 它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用. 安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 安规电容安全等级 应用中允许的峰值脉冲电压过电压等级（IEC664） X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV —— 安规电容安全等级绝缘类型 额定电压范围 Y1 双重绝缘或加强绝缘 ≥ 250V Y2 基本绝缘或附加绝缘 ≥150V ≤250V Y3 基本绝缘或附加绝缘 ≥150V ≤250V Y4 基本绝缘或附加绝缘

根据IEC 60384-14，容器分为X电容及Y电容：

1. X电容是指跨于L-N之间的电容器，

2. Y电容是指跨于L-G/N-G之间的电容器。

(L=Live, N=Naught, G=Ground)

X电容底下又分为X1, X2, X3，[1] 主要差别在于:

1. X1额定电压≤1000VAC，耐高压大于2.5 kV,小于等于4 kV,

2. X2耐高压小于等于2.5 kV,

3. X3耐高压小于等于1.2 kV

Y电容底下又分为Y1, Y2, Y3，Y4,主要差别在于:

1. Y1 额定电压≤500VAC,峰值电压等于8 kV,实验电压4000VAC

2. Y2额定电压≥150VAC,≤500VAC,峰值电压等于5 kV,实验电压

1500VAC,

3. Y3耐高压n/a,已被替代。

4. Y4耐高压大于2.5 kV

X,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.

它们用在电源滤波器里,起到电源滤波作用,分别对共模（Y电容）,差模（X电容）干扰起滤波作用.

当在电源跨线电路中使用电容器来消除噪音时，不仅仅只有正常电压，还必须考虑到异常的脉冲电压（如闪电）的产生，这可能会导致电容器冒烟或者起火。所以，跨线电容器的安全标准对于在不同国家有严格规定，故必须使用经过安全认证的电容器。
