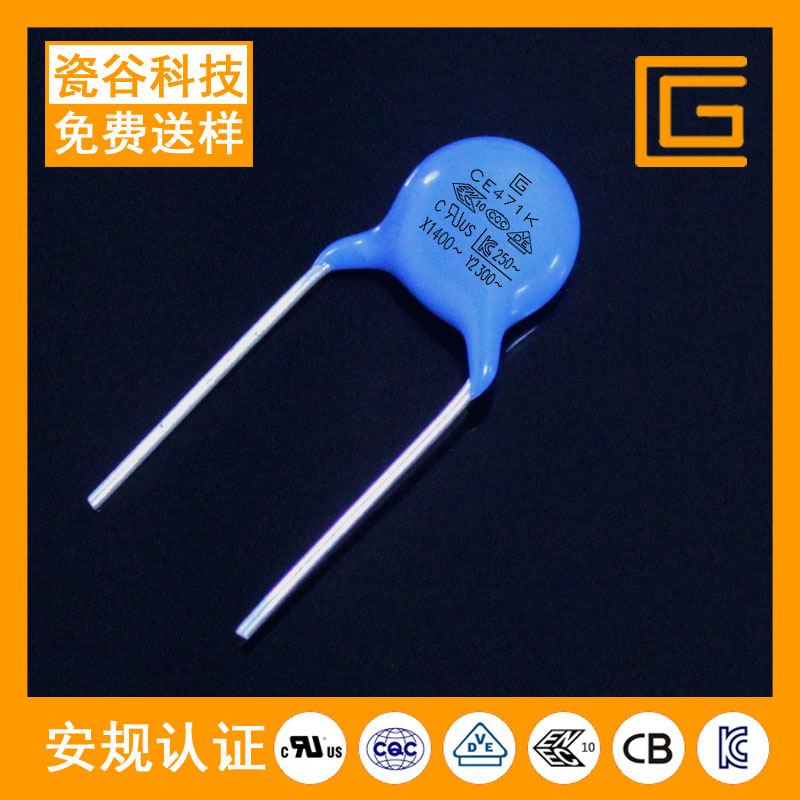

CE471KY5UY2电容器

CE471KY5UY2电容器视频+图片

CE471KY5UY2电容器资料下载

CE471KY5UY2电容器详细参数：

应用领域：
小家电，冲电器，LED驱动电源，适配器类电源，开关电源，电机马达，电动工具，新能源充电桩，光伏逆变装置

CE471KY5UY2电容器介绍：

知识推荐

去耦陶瓷电容是电路中装设在元件的电源端的电容，此陶瓷电容可以提供较稳定的电源，同时也可以降低元件耦合到电源端的噪声，间接可以减少其它元件受此元件噪声的影响。去耦陶瓷电容的去耦时间、稳压电源以及去耦电容是构成电源系统的两个重要部分。对于现在芯片的速度越来越快，尤其对于高速处理芯片，负载芯片的电流需求变化也是非常快。

例如处理芯片内部有2000个晶体管同时发生状态翻转，转换时间是1ns，总电流需求为600mA。这就意味着电源系统须再1ns时间内补足600mA瞬态电流。但是，对于目前的稳压源系统来说，在这么短的时间内并不能反应过来，相对于快速变化的电流，稳压源明显滞后了。这样的后果是负载还在等待电流，稳压源却无法及时提供电流，总功率一定下来，电流增大了，于是电压就会被拉下来，造成了轨道塌陷，因此噪声就产生了。

那么这个问题的解决方法是并联不同容值的去耦陶瓷电容。因为，稳压源需要10us才能反应过来，所以在0-10us的时间里也不能干等着，需要用恰当的陶瓷电容来补充。比如按照50mohm的目标阻抗，可以计算出电容：C=1/(2*PI*f*Z)=31.831uf，而电容的高频率同时可以计算出来，假设ESL为5nH,所以有f=Z/(2*PI*ESL)=1.6MHz。

也就是说加入31.831uf的陶瓷电容，可以提供100KHz到1.6MHz频段的去耦。另外，1/1.6MHz=0.625us，这样一来，0.625us到10us这段时间电容能够提供所需要的电流。10us之后，稳压源能够提高需要的稳定电流。
