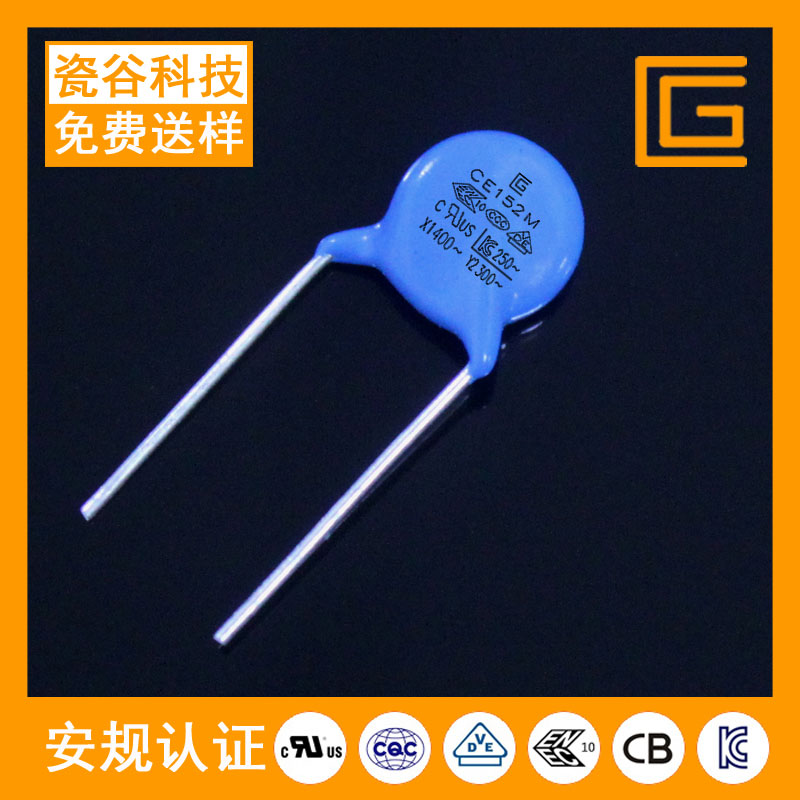

CE152MY5UY2电容器

CE152MY5UY2电容器视频+图片

CE152MY5UY2电容器资料下载

CE152MY5UY2电容器详细参数：

应用领域：
小家电，冲电器，LED驱动电源，适配器类电源，开关电源，电机马达，电动工具，新能源充电桩，光伏逆变装置

CE152MY5UY2电容器介绍：

知识推荐

在开关电源EMI的整改过程中，相信很多工程师都对X电容、Y电容、共模电感的用法及相关属性都是非常了解的。这里，我也就对Y电容用在变压器初始地与次级地的用法。

测试过程中，我平时有仔细观察每一位客户在传导测试过程中对Y电容的调节用法，其中有将Y电容增大、将Y电容减小、将Y电容两只脚套磁珠、我也有一次的传导整改中将Y电容串联一颗6uH的穿心电感。

为什么说，对Y电容的不同的调节都会、或者都有可能将其传导的问题解决掉？往往有很多的客户一味的将Y电容加大、加大、再加大，直到安规测试不合格后，这时EMI问题还是没有解决，这时，我让客户对其Y电容减小、减小、再减小，直至EMI问题解决，这时候有些工程师就一头雾水了！为什么会出现这种情况呢？

我在这里简单的诉述下，在变压器的线圈绕组层与层之间的分布电容的存在，导致在工作时势必将储存一个电压，这里将产生一个扰乱源头。如若不对此扰乱源进行处理，那么对于EMI测试来讲将是非常严酷的。那么这时候在变压器初始地与次级地之间跨接一颗Y电容后，势必将对此变压器分布电容储存的扰乱电压源提供一个泄放的路径，这将减少其对AC端子及向外发射的扰乱源。

这里添加了这颗Y电容物极必反，同样的也为次级肖特基以及次级线圈扰乱源无形的又提供了另外一条向外发射的途径，及将势必导致EMI测试结果的恶劣。所以，这就造就了此颗Y1电容的大小及相关用法导致的不同的EMI效果。

所以，不管是哪种EMI元件，包括Y电容不一定是用的大就好，就会效果好。我们一定要分析出器件特性，以及电路工作原理，扰乱源头的建模分析，扰乱路径的分析等，这样才能更快更好的解决EMC问题，更快速的拿到认证证书。
