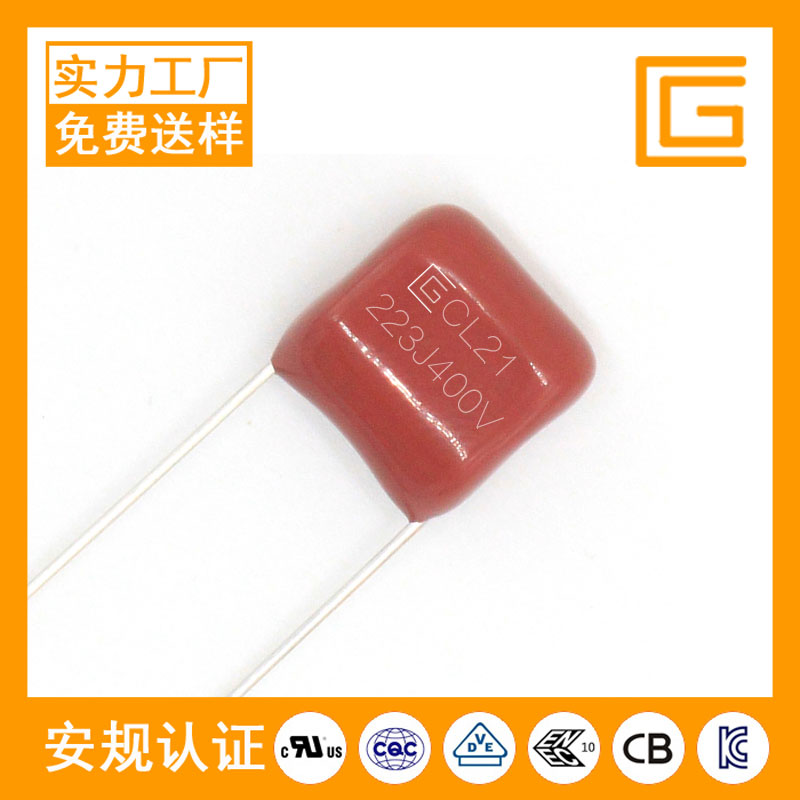

CL21-400V-223J薄膜电容器

CL21-400V-223J薄膜电容器视频+图片

CL21-400V-223J薄膜电容器资料下载

CL21-400V-223J薄膜电容器详细参数：

应用领域：
小家电，冲电器，LED驱动电源，适配器类电源，开关电源，电机马达，电动工具，新能源充电桩，光伏逆变装置

CL21-400V-223J薄膜电容器介绍：

知识推荐

在电源电路中，旁路和退耦都是为了减少电源噪声。旁路主要是为了减少电源上的噪声对器件本身的干扰（自我保护）；退耦是为了减少器件产生的噪声对电源的干扰（家丑不外扬）。有人说退耦是针对低频、旁路是针对高频，我认为这样说是不准确的，高速芯片内部开关操作可能高达上GHz，由此引起对电源线的干扰明显已经不属于低频的范围，为此目的的退耦安规电容同样需要有很好的高频特性。本文以下讨论中并不刻意区分退耦和旁路，认为都是为了滤除噪声，而不管该噪声的来源。

简单说明了旁路和退耦之后，我们来看看芯片工作时是怎样在电源线上产生干扰的。我们建立一个简单的IO Buffer模型，输出采用图腾柱IO驱动电路，由两个互补MOS管组成的输出级驱动一个带有串联源端匹配电阻的传输线（传输线阻抗为Z0）。

设电源引脚和地引脚的封装电感和引线电感之和分别为：Lv和Lg。两个互补的MOS管（接地的NMOS和接电源的PMOS）简单作为开关使用。假设初始时刻传输在线各点的电压和电流均为零，在某一时刻器件将驱动传输线为高电平，这时候器件就需要从电源管脚吸收电流。在时间T1，使PMOS管导通，电流从PCB板上的VCC流入，流经封装电感Lv，跨越PMOS管，串联终端电阻，然后流入传输线，输出电流幅度为VCC/（2×Z0）。电流在传输线网络上持续一个完整的返回（Round-Trip）时间，在时间T2结束。之后整个传输线处于电荷充满状态，不需要额外流入电流来维持。当电流瞬间涌过封装电感Lv时，将在芯片内部的电源提供点产生电压被拉低的扰动。该扰动在电源中被称之为同步开关噪声（SSN，Simultaneous Switching Noise；SSO，Simultaneous Switching Output Noise）或Delta I噪声。

在时间T3，关闭PMOS管，这一动作不会导致脉冲噪声的产生，因为在此之前PMOS管一直处于打开状态且没有电流流过的。同时打开NMOS管，这时传输线、地平面、封装电感Lg以及NMOS管形成一回路，有瞬间电流流过开关B，这样在芯片内部的地结点处产生参考电平点被抬高的扰动。该扰动在电源系统中被称之为地弹噪声（Ground Bounce，我个人读着地tan）。

实际电源系统中存在芯片引脚、PCB走线、电源层、底层等任何互联机都存在一定电感值，因此上面就IC级分析的SSN和地弹噪声在进行Board Level分析时，以同样的方式存在，而不仅仅局限于芯片内部。就整个电源分布系统来说（Power Distribute System）来说，这就是所谓的电源电压塌陷噪声。因为芯片输出的开关操作以及芯片内部的操作，需要瞬时的从电源抽取较大的电流，而电源特性来说不能快速响应该电流变化，高速开关电源开关频率也仅有MHz量级。为了保证芯片附近电源在线的电压不至于因为SSN和地弹噪声降低超过器件手册规定的容限，这就需要在芯片附近为高速电流需求提供一个储能电容，这就是我们所要的退耦电容。

所以电容重要分布参数的有三个：等效串联电阻ESR 等效串联电感ESL 、等效并联电阻EPR Rp 。其中最重要的是ESR、 ESL，实际在分析电容模型的时候一般只用RLC简化模型，即分析电容的C、ESR、ESL。因为寄生参数的影响，尤其是ESL的影响，实际电容的频率特性表现出阻抗和频率成“V”字形的曲线，低频时随频率的升高，电容阻抗降低；当到最低点时，电容阻抗等于ESR；之后随频率的升高，阻抗增加，表现出电感特性（归功于ESL）。因此对电容的选择需要考虑的不仅仅是容值，还需要综合考虑其他因素。

所有考虑的出发点都是为了降低电源地之间的感抗（满足电源最大容抗的条件下），在有瞬时大电流流过电源系统时，不至于产生大的噪声干扰芯片的电源地引脚。
