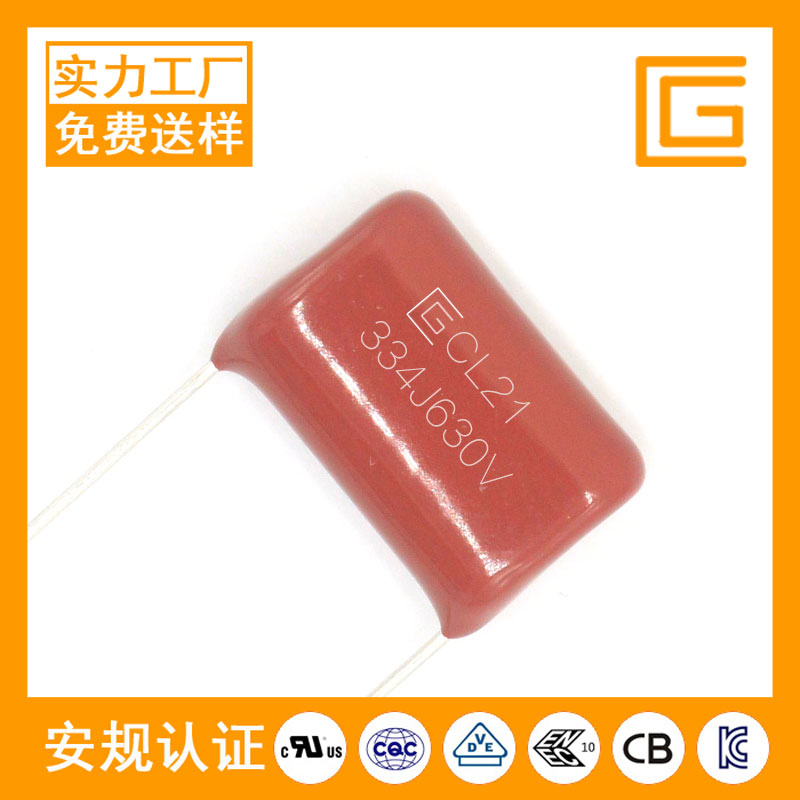

CL21-630V-334J薄膜电容器

CL21-630V-334J薄膜电容器视频+图片

CL21-630V-334J薄膜电容器资料下载

CL21-630V-334J薄膜电容器详细参数：

应用领域：
小家电，冲电器，LED驱动电源，适配器类电源，开关电源，电机马达，电动工具，新能源充电桩，光伏逆变装置

CL21-630V-334J薄膜电容器介绍：

知识推荐

安规电容器是在电子电路中使用最为频繁的一种电子元器件，但大多数人都不知道怎么用万用表测安规电容，下面为大家介绍两种用万用表测安规电容的方法。

一、万用表测安规电容的电阻

利用数字万用表可观察安规电容器的充电过程，这实际上是以离散的数字量反映充电电压的变化情况。设数字万用表的测量速率为n次/秒，则在观察电容器的充电过程中，每秒钟即可看到n个彼此独立且依次增大的读数。根据数字万用表的这一显示特点，可以检测电容器的好坏和估测电容量的大小。下面介绍的是使用数字万用表电阻档检测电容器的方法，对于未设置电容档的仪表很有实用价值。此方法适用于测量0.1μF～几千微法的大容量电容器。

将数字万用表拨至合适的电阻档，红表笔和黑表笔分别接触被测电容器Cx的两极，这时显示值将从“000”开始逐渐增加，直至显示溢出符号“1”。若始终显示“000”，说明电容器内部短路；若始终显示溢出，则可能时电容器内部极间开路，也可能时所选择的电阻档不合适。检查电解电容器时需要注意，红表笔（带正电）接电容器正极，黑表笔接电容器负极。

二、万用表测安规电容容量

数字万用表具有测量电容的功能，其量程分为20n、200n、2μ、20μ和200μ五档。测量时可将已放电的电容两引脚直接插入表板上的Cx插孔，选取适当的量程后就可读取显示数据。20n档，适于测量2000pF至20nF之间的电容；200n档适于测量20nF至200nF之间的电容；2μ档，适于测量200nF至2μF之间的电容；20μ档，适于测量2μF至20μF之间的电容；200μ档适于测量20μ至200μ之间的电容。

自动量程数字万用表，可以直接把量程旋钮，旋转至电容档，红黑表笔对应电容正负极，就可以读取显示容量。

有些型号的数字万用表在测量50pF以下的小容量电容器时误差较大，测量20pF以下电容几乎没有参考价值。此时可采用串联法测量小值电容。

方法：先找一只220pF左右的电容，用数字万用表测出其实际容量C1,然后把待测小电容与之并联测出其总容量C2，则两者之差（C1－C2）即是待测小电容的容量。用此法测量1～20pF的小容量电容很准确。
