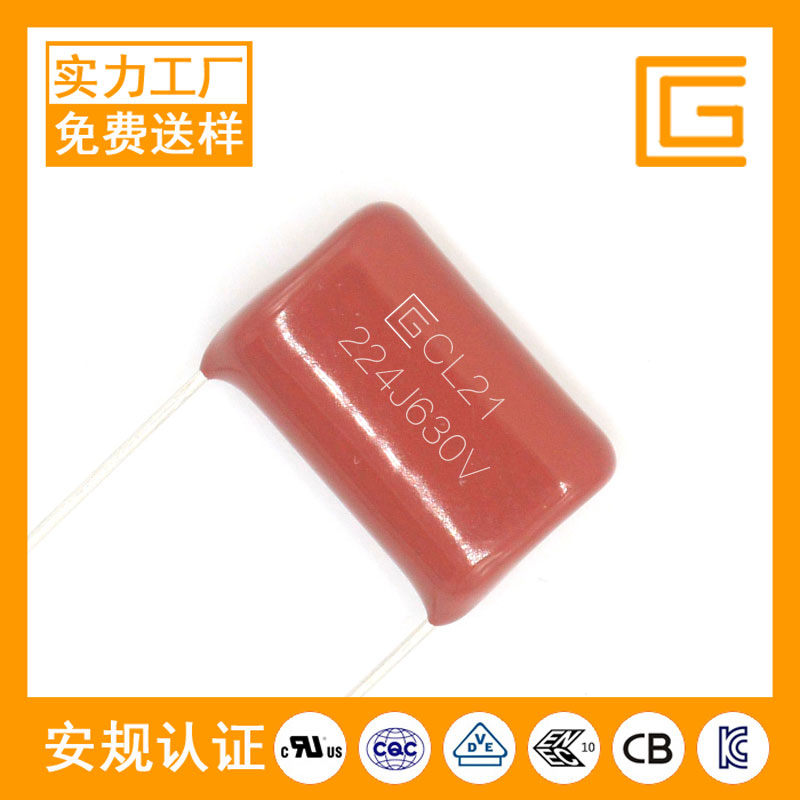

CL21-630V-224J薄膜电容器

CL21-630V-224J薄膜电容器视频+图片

CL21-630V-224J薄膜电容器资料下载

CL21-630V-224J薄膜电容器详细参数：

应用领域：
小家电，冲电器，LED驱动电源，适配器类电源，开关电源，电机马达，电动工具，新能源充电桩，光伏逆变装置

CL21-630V-224J薄膜电容器介绍：

知识推荐

PCB电路板选择电容器时应该注意以下几个方面：

①电容耐压选择

电容的耐压是根据电路的电压来的，一般考虑到感性负载带来的瞬间高压，需要取耐压值相对高于电路电压的电容，电容比晶体管稍泼皮一些!正常时耐压选工作实际电压的1.6-2倍就够了!因为峰值电压是1.414倍!

②电容电容量选择

在电子电路，电容量是根据某些性能指标确定，例如：稳压滤波电路需先得到负载的等效阻值R，可以用输出电压与最大负载电流求出。取时间常数：τ=RC=（3～5）T/2（指全波整流，半波整流时再加倍），T是交流电周期。C即为滤波电容量。

若要纹波小些可取5，要求不高可取3或4。由此计算出所需电容。

对于0.1uF的小电容，也是要确定主要滤掉哪个频率段的干扰，然后按照上述方法计算。

③电容介质选择

电容介质不同，其特性差异较大，用途也不完全相同。在选用电容的介质时，要首先了解各介质的特性，然后确定适用何种场合。不同的场合所使用效果差异。

例如：瓷介电容的介质是陶瓷，根据陶瓷成分不同可分为高频陶瓷电容和低频陶瓷电容两种（高频的用CC表示，低频的用CT表示）。高频瓷介电容容量在零点几皮法至几百皮法之间。常使用于要求损耗小、电容量稳定的场合和在高频电路中作调谐电容、振荡回路电容和温度补偿电容。电容耐压有 300V、400V和 500V等几种。容量误差分为2%、5%、10%和20%几种。低频瓷介电容容量从300pF到22000pF之间，适用于低频电路中。
