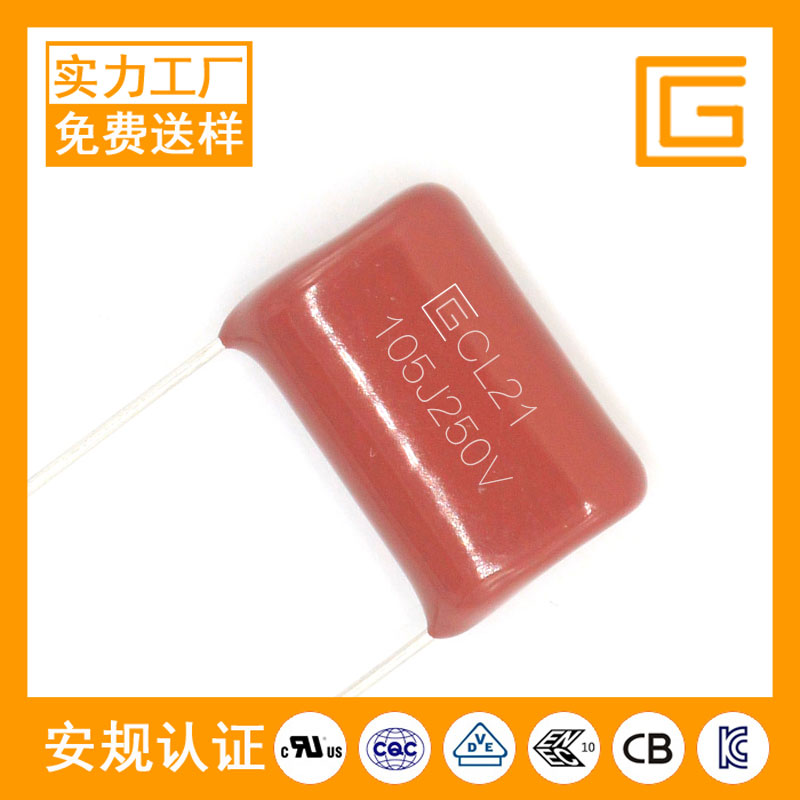

CL21-250V-105J薄膜电容器

CL21-250V-105J薄膜电容器视频+图片

CL21-250V-105J薄膜电容器资料下载

CL21-250V-105J薄膜电容器详细参数：

应用领域：
小家电，冲电器，LED驱动电源，适配器类电源，开关电源，电机马达，电动工具，新能源充电桩，光伏逆变装置

CL21-250V-105J薄膜电容器介绍：

知识推荐

CBB电容的组成原理其实比较简单，就是两块平行带点板，中间绝缘介质组成芯子，两块板各有一个引出，即两电极。CBB电容是聚丙烯电容，其主要特点性能与聚苯相似但体积小，稳定性略差。

CBB电容无极性，体积小，容量大，稳定性比较好，可靠性高和自愈性强。绝缘阻抗很高，频率特性优异，而且介质损失很小。能抗高电压、大电流冲击，具有损耗小，电性能优良，绝缘电阻高，但是温度系数大。

CBB电容被大量使用在谐振电路、旁路电路以及高频高电压的电路上。像仪器、仪表、电视机及家用电器线路中，可作直流脉动和交流降压用，特别适用于各种类型的电子整流器和节能灯线路中，还可以各类接触器触点的高压电势吸收线路。原理无极性，绝缘阻抗很高，频率特性优异（频率响应宽广）。

由于被广泛使用，我们有必要了解一些常用的CBB电容检测方法

一、检测10pF以下的小电容。10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电，内部短路或击穿现象。测量时，可选用万用表R×10k挡，用两表笔分别任意接电容的两个引脚，阻值应为无穷大。若测出阻值(指针向右摆动)为零，则说明电容漏电损坏或内部击穿。

二、检测10pF～0 01uF的CBB电容器是否有充电现象，进而判断其好坏。万用表选用R×1k挡。两只三极管的β值均为100以上，且穿透电流要小。万用表的红和黑表笔分别与复合管的发射极e和集电极c相接。由于复合三极管的放大作用，把被测电容的充放电过程予以放大，使万用表指针摆幅度加大，从而便于观察。应注意的是：在测试时，特别是在测较小容量的电容时，要反复调换被测电容引脚接触A、B两点，才能明显地看到万用表指针的摆动。

三、对于0 01uF以上的固定电容，可用万用表的R×10k挡直接测试电容器有无充电过程以及有无内部短路或漏电，并可根据指针向右摆动的幅度大小估计出电容器的容量。
