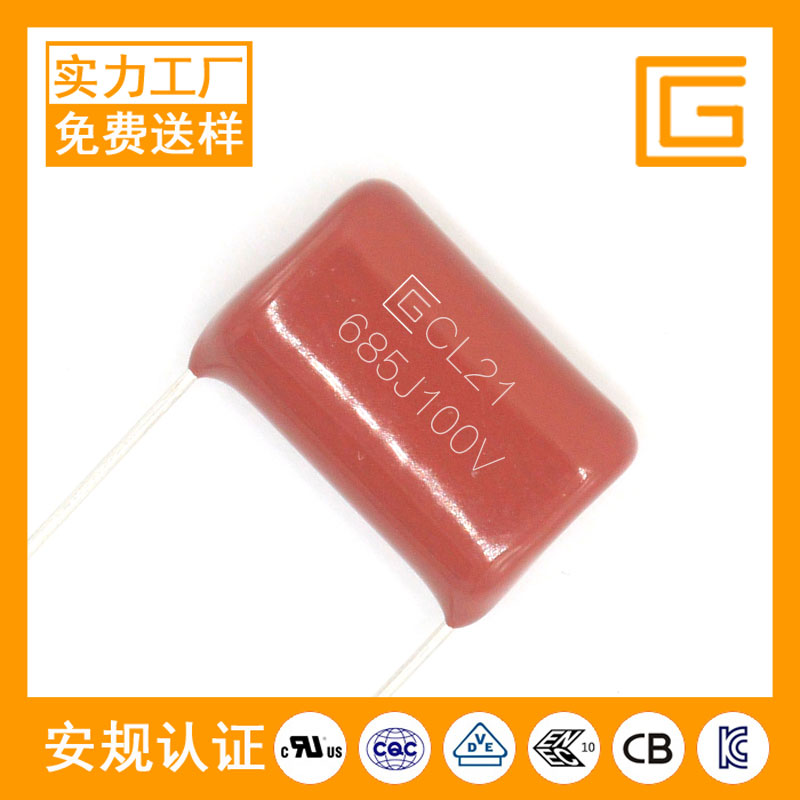

CL21-100V-685J薄膜电容器

CL21-100V-685J薄膜电容器视频+图片

CL21-100V-685J薄膜电容器资料下载

CL21-100V-685J薄膜电容器详细参数：

应用领域：
小家电，冲电器，LED驱动电源，适配器类电源，开关电源，电机马达，电动工具，新能源充电桩，光伏逆变装置

CL21-100V-685J薄膜电容器介绍：

知识推荐

（一）万用表检测法

对于O.01μF以上的固定电容器。可用万用表打到1k挡直接测试电容器有无充电过程以及有无内部短路或漏电，并可根据指针向右摆动的幅度大小估计出电容的容量。测试操作时，先用两表笔任意触碰电容的两引脚，然后调换表笔再触碰一次，如果电容是好的，万用表指针会向右摆动一下，随即向左迅速返回无穷大位置。电容量越大，指针摆动幅度越大。如果反复调换表笔触碰电容两引脚，万用表指针始终不向右摆动，说明该电容的容量已低于0.01μF或者已经消失。测量中，若指针向右摆动后不能再向左回到无穷大位置，说明电容漏电或已经击穿。

（二）熔断器简易检测法

用熔断器（其熔丝的额定电流In由下式确定：IN=0.8/C（A），其中C是电容器的电容量）和待检测的电容器串联接在220V的交流电源上，如果熔断器的熔丝爆断，说明电容器内部已经短路。如果熔断器的熔丝不爆断，经过几秒钟的充电后，切断电源，用带绝缘把的螺丝刀把电容器的两极短路放电，有火花发生说明电容器是好的。反之，表示电容器的电容量已经变小或已经开路。用此法判断电容器的好坏应重复几次才能得到正确的结论。

（三）白炽灯泡和电容器串联检测法

把白炽灯泡和电容器串联接在220V的交流电源上，如果白炽灯泡的亮度比把它直接接在220V交流电源上暗一些，说明电容器是好的；如果白炽灯泡不亮，说明待测电容器的内部已经断路；如果白炽灯泡的亮度和它直接接在220V交流电源上的亮度一样，说明电容器的内部已经短路。

（四）兆欧表检测法

也可用兆欧表（250V级）来进行检测。摇动手柄，如指针指在无穷大处，表示电容器内部断路；如指针指在零处，表示电容器内部短路。还可做电容器的通地试验，方法是：把兆欧表的接线柱分别接于电容器的接线端子和外壳。摇动手柄，如指针指在零处，表示电容器内部通地。

（五）电容器电容量的测量

在没有专用仪表的情况下可用万用表测量电力电容器的电容量。具体方法是：用熔丝（其规格由电容器的电容量而定）和待测电容器串联接入220V交流电源上。用万用表的交流电压档测出电容器两端的电压U（V）。

用万用表的交流电流档测出通过电容器的电流I（mA）。因为I=U/XC而XC=1/（2πfC），其中f是交流电的频率。所以电容器的电容量CC=3.18&TImes;（I/U）（微法）。
