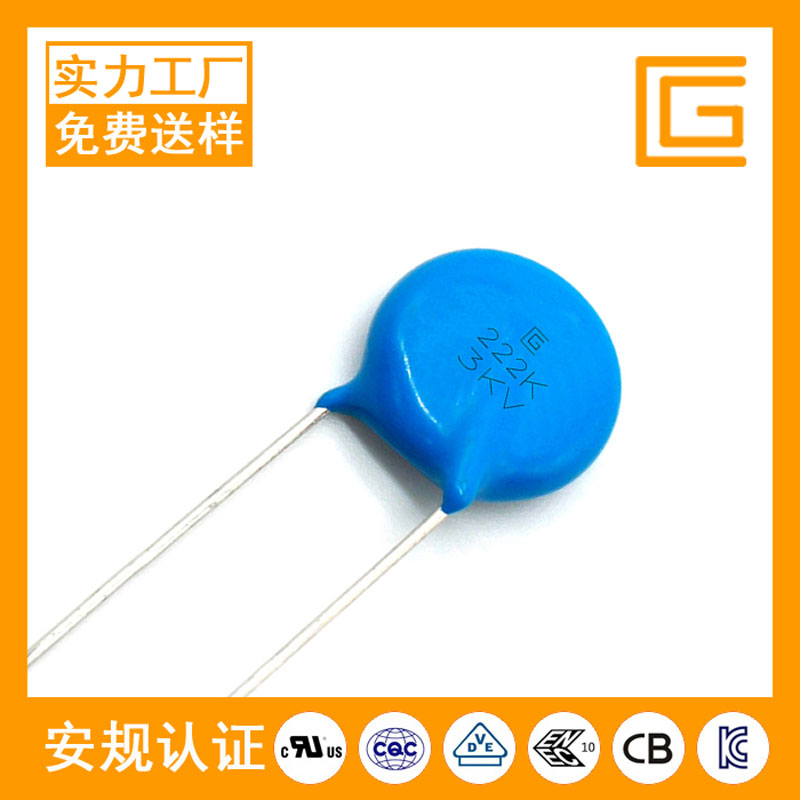

CT81-3KV-Y5P-222K高压瓷片电容器

CT81-3KV-Y5P-222K高压瓷片电容器视频+图片

CT81-3KV-Y5P-222K高压瓷片电容器资料下载

CT81-3KV-Y5P-222K高压瓷片电容器详细参数：

应用领域：
小家电，冲电器，LED驱动电源，适配器类电源，开关电源，电机马达，电动工具，新能源充电桩，光伏逆变装置

CT81-3KV-Y5P-222K高压瓷片电容器介绍：

知识推荐

安规电容之--X电容

1、X电容多选用耐纹波电流比较大的聚脂薄膜类电容。这种类型的电容,体积较大,但其允许瞬间充放电的电流也很大,而其内阻相应较小。

2、X电容容值选取是uF级，此时必须在X电容的两端并联一个安全电阻,用于防止电源线拔插时,由于该电容的充放电过程而致电源线插头长时间带电。 安全标准规定,当正在工作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端带电的电压(或对地电位)必须小于原来额定工作电压的30%。

3、作为安全电容之一的X电容,也要求必须取得安全检测机构的认证。X电容一般都标有安全认证标志和耐压AC250V或AC275V字样,但其真正的直流耐压高达2000V以上,使用的时候不要随意使用标称耐压AC250V或者DC400V之类的的普通电容来代用。

4、X电容主要用来抑制差模干扰

5、安全等级 峰值脉冲电压 等级（IEC664）

6、X1 >2.5kV ≤4.0kV Ⅲ

7、X2 ≤2.5kV Ⅱ

8、X3 ≤1.2kV ——

9、X电容没有具体的计算公式，前期选择都是依据经验值，后期在实际测试中，根据测试结果做适当的调整。

10、经验：若电路采用两级EMI，则前级选择0.47uF,后级采用0.1uF电容。若为单级EMI，则选择0.47uF电容。（电容的容量大小跟电源功率没有直接关系）
