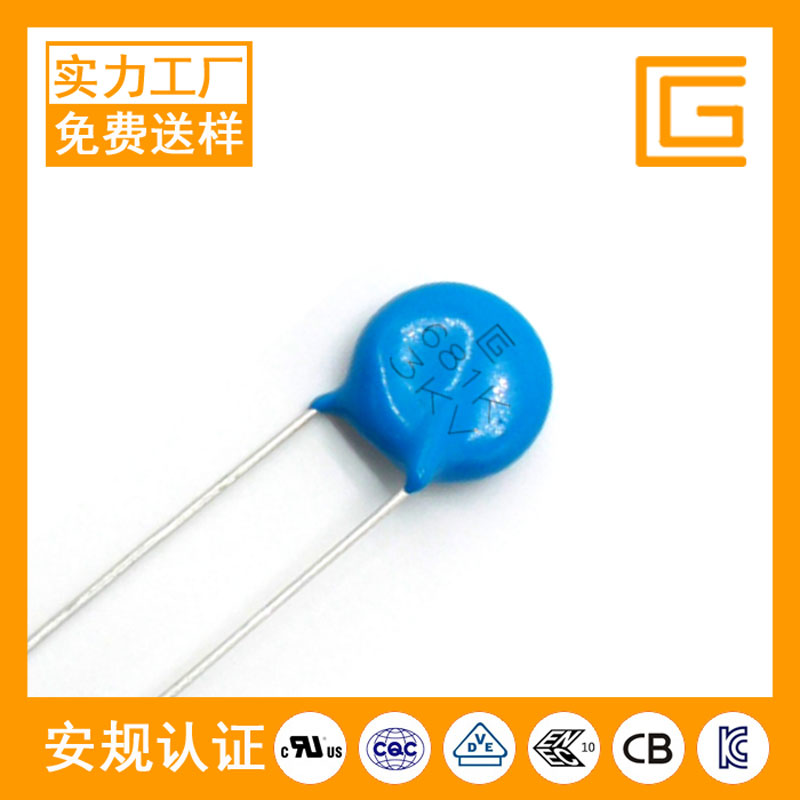

CT81-3KV-Y5P-681K高压瓷片电容器

CT81-3KV-Y5P-681K高压瓷片电容器视频+图片

CT81-3KV-Y5P-681K高压瓷片电容器资料下载

CT81-3KV-Y5P-681K高压瓷片电容器详细参数：

应用领域：
小家电，冲电器，LED驱动电源，适配器类电源，开关电源，电机马达，电动工具，新能源充电桩，光伏逆变装置

CT81-3KV-Y5P-681K高压瓷片电容器介绍：

知识推荐

随着经济的发展，地球资源的减少，节能环保逐渐成为人们生活的一种态度，而在照明的一系列产品中，LED照明系列成为了节能环保的大使。而LED功率低，耗电量少，符合国家提倡的节能环保的政策；其次，LED产品和其他产品相比较更具人性化，它作为光源不会产生辐射，不会给人刺眼的感觉，光线柔和，使人感觉舒服；再有LED具有极强的稳定性，长时间使用后发光效果也不会减弱。也正由于LED具有了以上其他照明产品所不具备的优点，使LED照明市场拥有巨大的前景和潜力，现在市场上LED照明产品的应用范围非常广，家居照明、户外照明、景观照明、场馆照明、道路照明等等，其中的利益对于众多商家来说，都具有极大的诱惑力。

而CG安规电容在LED路灯方面起到了保护，高效，提升品质有效优化成本，那么下面我们看下LED路灯电源设计要点：

1.LED路灯电源电源

LED照明材料的特性决定其受环境影响较大，譬如温度变化升高，LED的电流会增加，电压的增加，LED的电流也会增加。

长期超过额定电流工作，会大大缩短LED的灯珠使用寿命。

而LED恒流就是在温度和电压等环境因素变化时，确保其工作电流值不变。

2.LED路灯电源电源恒流精度

市场上有的电源的恒流精度差，像市面上流行的推荐方案等恒流的方案，误差达到±8%，恒流误差太大。

一般要求在±3%就可以了。按3%的设计方案。生产电源要进行微调才能达到±3%误差。

3.LED路灯电源电源的工作电压

一般LED的推荐工作电压是3.0-3.5V，经测试，大部分工作在3.2V，所以按3.2V计算式比较合理的。N个灯珠串联的总电压=3.2* N。

4.LED路灯电源电源的工作电流是多少才是合适

例如LED的额定工作电流350毫安，有的工厂一开始就用到尽，设计350毫安，实际上此电流下工作发热很严重，经多次对比试验，设计成320毫安是比较理想的。

尽量减少发热量，让更多的电能变成可见光能。

5.LED的串并联与PFC功率因素

隔离式输入AC220V高压端电解电容容量一般以输入功率1W=1UF，AC110V1W=2UF目前市场上的电源PFC有三种情况：

第一种是不带PFC无功率因数补偿专用电路的，其PF值一般在0.65左右；

第二种是无源功率因数补偿PFC电路的，也就是无源功率因数补偿灯，也叫逐流电路板是目前使用最广可靠性最好，PF值一般在0.92左右；

第三种是用有源主动式7527/6561电路做的，也就是有源功率因数补偿，称为APFC电路中AC220V，AC110V可以用同容量的电解电容，选用1W=1.5UF。PF值可以达到0.99，但这个方案的成本比第二种方案贵一倍可靠性略差。所以第二种方案用的较多。

对于无源式PFC电路：也叫做填谷式PFC电路，其直流工作电压范围是交流输入电压峰值的一半。如输入是220V，其峰值是220*1.414=312V，峰值电压的一半是156V，在非隔离式基础上输出波为上半波没有下半波。

所以LED路灯电源珠串联数最多45串以下为宜。因此，要想得到比较大的功率因素，灯珠的串联数不能太少，否则就达不到最佳工作状态，在隔离式电源上串联数量多少与副绕组匝数多少有关，必须要做到的电源功率要满足输出功率。

电子元件在额定电压工作范围内工作电流越小发热越底寿命越长，反之寿命就会越短。LED路灯电源珠对交流份量很敏感，交流份量越高光线舒适度就越差。

一般要用电解电容来维持电压，尽可能减少输出端电压交流份量，底压端电解电容容量不能太小，容量与输出电流比例为1UF<1.5MA否则LED会出现闪烁。

非隔离式输入端高压电解电容选择与隔离式相同，输出端电容选择1UF<6MA。调光LED电源在输出端电解电容要满足1UF<0.5MA。

6.LED路灯电源电源效率

输入功率减去输出功率值 ，这个参数尤为重要，值越大效率就越低，就意味着输入功率有很大一部分转化为热量散发出来 ；如果是装在灯内就会产生一个很高的温度，再加上我们LED的一个光效比所散发热量，就会叠加产生更高的温度。

而我们的电源内部所有电子零件的寿命都会随温度的上升而缩短.所以说效率是决定电源寿命最根本的因数，效率不能太低，否则消耗在电源上的热量太大。

非隔离式效率高于隔离式，一般在80%以上就可以了，不过，效率与灯板的匹配接法有关。

7.LED路灯电源散热

散热方案主要因素是LED路灯电源珠在不过热条件下使用能大大延长寿命，一般用铝合金，更易于散热。也就是LED路灯电源珠贴在铝基板上，外部尽量扩大散热面积。

面对如此广阔的LED市场实在是充满着生机，主要能科学的开发，某几个技术领域上能取得领先的地位，我相信我国的LED企业会越发强大的。

LED是新一代绿色光源，道路照明是一种公共照明，因此LED在普通照明领域可以率先在道路照明中应用。
