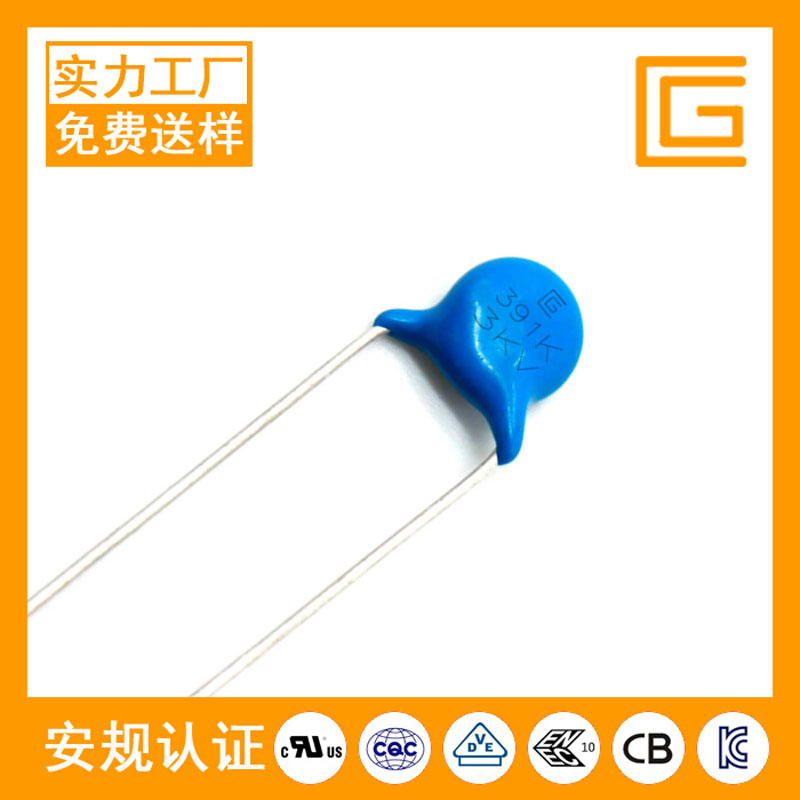

CT81-3KV-Y5P-391K高压瓷片电容器

CT81-3KV-Y5P-391K高压瓷片电容器视频+图片

CT81-3KV-Y5P-391K高压瓷片电容器资料下载

CT81-3KV-Y5P-391K高压瓷片电容器详细参数：

应用领域：
小家电，冲电器，LED驱动电源，适配器类电源，开关电源，电机马达，电动工具，新能源充电桩，光伏逆变装置

CT81-3KV-Y5P-391K高压瓷片电容器介绍：

知识推荐

常见的有Y5P,Y5V,Y5U特性。主要有以下4种：

一 、NPO电容器

NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。它的填充介质是由铷、钐和一些其它稀有氧化物组成的。NPO电容器是电容量和介质损耗最稳定的电容器之一。在温度从-55℃到+125℃时容量变化为0±30PPM/℃，电容量随频率的变化小于±0.3ΔC。NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。其典型的容量相对使用寿命的变化小于±0.1%。NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。下表给出了NPO电容器可选取的容量范围。

封 装 DC="50V" DC="100V"

0805 0.5---1000PF 0.5---820PF

1206 0.5---1200PF 0.5---1800PF

1210 560---5600PF 560---2700PF

2225 1000PF---0.033μF 1000PF---0.018μF

NPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。

二 、X7R电容器

X7R电容器被称为温度稳定型的陶瓷电容器。当温度在-55℃到+125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化，大约每10年变化1%ΔC，表现为10年变化了约5%。

X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。它的主要特点是在相同的体积下电容量可以做的比较大。下表给出了X7R电容器可选取的容量范围。

封 装 DC="50V" DC="100V"

0805 330PF---0.056μF 330PF---0.012μF

1206 1000PF---0.15μF 1000PF---0.047μF

1210 1000PF---0.22μF 1000PF---0.1μF

2225 0.01μF---1μF 0.01μF---0.56μF

三 、Z5U电容器

Z5U电容器称为”通用”陶瓷单片电容器。这里首先需要考虑的是使用温度范围，对于Z5U电容器主要的是它的小尺寸和低成本。对于上述三种陶瓷单片电容起来说在相同的体积下Z5U电容器有最大的电容量。但它的电容量受环境和工作条件影响较大，它的老化率最大可达每10年下降5%。

尽管它的容量不稳定，由于它具有小体积、等效串联电感（ESL）和等效串联电阻（ESR）低、良好的频率响应，使其具有广泛的应用范围。尤其是在退耦电路的应用中。下表给出了Z5U电容器的取值范围。

封 装 DC="25V" DC="50V"

0805 0.01μF---0.12μF 0.01μF---0.1μF

1206 0.01μF---0.33μF 0.01μF---0.27μF

1210 0.01μF---0.68μF 0.01μF---0.47μF

2225 0.01μF---1μF 0.01μF---1μF

Z5U电容器的其他技术指标如下:

工作温度范围 +10℃ --- +85℃

温度特性 +22% ---- -56%

介质损耗 最大 4%

四、 Y5V电容器

Y5V电容器是一种有一定温度限制的通用电容器，在-30℃到85℃范围内其容量变化可达+22%到-82%。 Y5V的高介电常数允许在较小的物理尺寸下制造出高达4.7μF电容器。

Y5V电容器的取值范围如下表所示

封 装 DC="25V" DC="50V"

0805 0.01μF---0.39μF 0.01μF---0.1μF

1206 0.01μF---1μF 0.01μF---0.33μF

1210 0.1μF---1.5μF 0.01μF---0.47μF

2225 0.68μF---2.2μF 0.68μF---1.5μF

Y5V电容器的其他技术指标如下:

工作温度范围 -30℃ --- +85℃

温度特性 +22% ---- -82%

介质损耗 最大 5%
