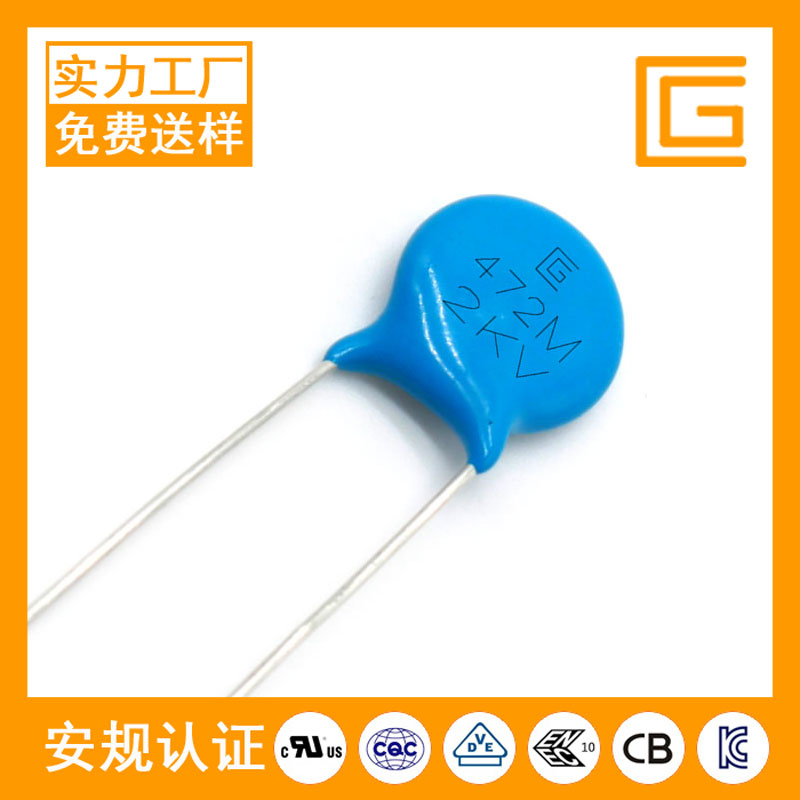

CT81-2KV-Y5V-472M高压瓷片电容器

CT81-2KV-Y5V-472M高压瓷片电容器视频+图片

CT81-2KV-Y5V-472M高压瓷片电容器资料下载

CT81-2KV-Y5V-472M高压瓷片电容器详细参数：

应用领域：
小家电，冲电器，LED驱动电源，适配器类电源，开关电源，电机马达，电动工具，新能源充电桩，光伏逆变装置

CT81-2KV-Y5V-472M高压瓷片电容器介绍：

知识推荐

压敏电阻是一种限压型保护器件。利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。

选用压敏电阻器前，应先了解相关的技术参数。压敏电阻的主要参数有：压敏电压、通流容量、结电容、响应时间等。

压敏电压也叫标称电压。标称电压是指在规定的温度和直流电流下，压敏电阻器两端的电压值。漏电流是指在25℃条件下，当施加最大连续直流电压时，压敏电阻器中流过的电流值。等级电压是指压敏电阻中通过8/20 等级电流脉冲时在其两端呈现的电压峰值。通流量是表示施加规定的脉冲电流（8/20μs）波形时的峰值电流。浪涌环境参数包括最大浪涌电流Ipm（或最大浪涌电压Vpm 和浪涌源阻抗Zo）、浪涌脉冲宽度Tt、相邻两次浪涌的最小时间间隔Tm 以及在压敏电阻器的预定工作寿命期内，浪涌脉冲的总次数N 等。

标称电压选取：压敏电阻器常常与被保护器件或装置并联使用，在正常情况下，压敏电阻器两端的直流或交流电压应低于标称电压，即使在电源波动情况最坏时，也不应高于额定值中选择的最大连续工作电压，该最大连续工作电压值所对应的标称电压值即为选用值。对于过压保护方面的应用，压敏电压值应大于实际电路的电压值，一般应使用下式进行选择：VmA＝av/bc 式中：

a 为电路电压波动系数，一般取1.2；v 为电路直流工作电压（交流时为有效值）；

b 为压敏电压误差，一般取0.85；c为元件的老化系数，一般取0.9；这样计算得到的VmA 实际数值是直流工作电压的1.5 倍，在交流状态下还要考虑峰值，因此计算结果应扩大1．414 倍。

压敏电阻的响应时间为ns级，比空气放电管快，比TVS管稍慢一些，一般情况下用于电子电路的过电压保护其响应速度可以满足要求。压敏电阻的结电容一般在几百到几千 pF 的数量级范围，很多情况下不宜直接应用在高频信号线路的保护中，应用在交流电路的保护中时，因为其结电容较大会增加漏电流，在设计防护电路时需要充分考虑。压敏电阻的通流容量较大，但比气体放电管小。压敏电阻的压敏电压（min(U1mA）、通流容量是电路设计时应重点考虑的。在直流回路中， 应当有：min(U1mA) ≥(1.6～2)Udc，式中 Udc 为回路中的直流额定工作电压。在交流回路中，应当有：min(U1mA) ≥(2.2～2.5)Uac，式中 Uac 为回路中的交流工作电压的有效值。

另外，压敏电阻选用时还必须注意：

1、必须保证在电压波动最大时，连续工作电压也不会超过最大允许值，否则将缩短压敏电阻的使用寿命；

2、在电源线与大地间使用压敏电阻时，有时由于接地不良而使线与地之间电压上升，所以通常采用比线与线间使用场合更高标称电压的压敏电阻器。压敏电阻所吸收的浪涌电流应小于产品的最大通流量。
