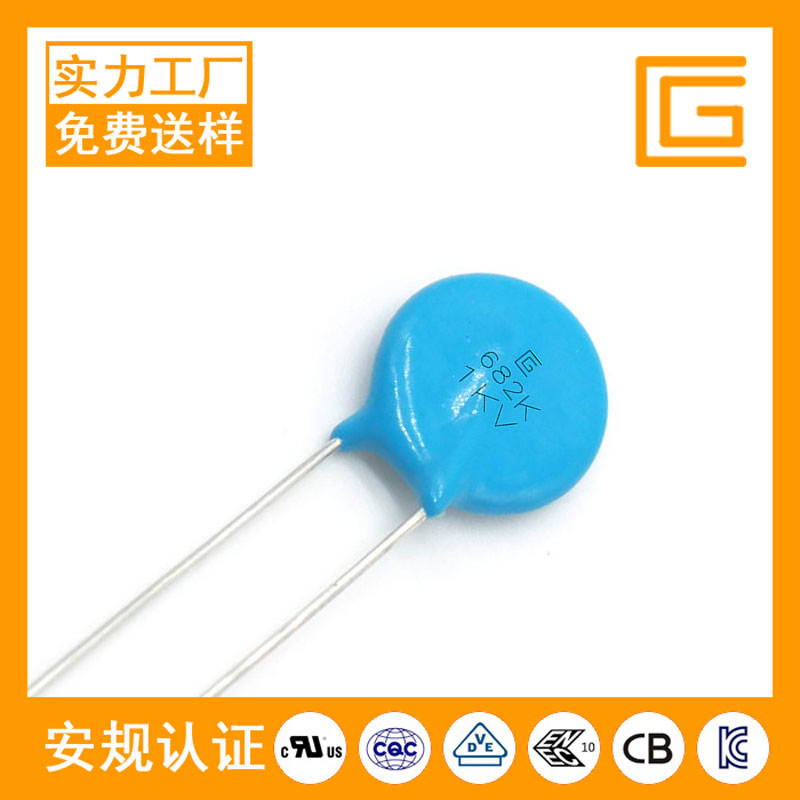

CT81-1KV-Y5P-682K高压瓷片电容器

CT81-1KV-Y5P-682K高压瓷片电容器视频+图片

CT81-1KV-Y5P-682K高压瓷片电容器资料下载

CT81-1KV-Y5P-682K高压瓷片电容器详细参数：

应用领域：
小家电，冲电器，LED驱动电源，适配器类电源，开关电源，电机马达，电动工具，新能源充电桩，光伏逆变装置

CT81-1KV-Y5P-682K高压瓷片电容器介绍：

知识推荐

说到安规电容工作原理，先普及下安规电容知识。

安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全。

它包括X电容各Y电容两种类型，x电容是跨接在电力线两线（L-N）之间的电容，一般选用金属薄膜电容；Y电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现。基于漏电流的限制，Y电容值不能太大，一般X电容是uF级，Y电容是nF级。X电容抑制差模干扰，Y电容抑制共模干扰。

安规电容工作原理：当压力直接作用在测量膜片的表面，使膜片产生微小的形变，测量膜片上的高精度电路将这个微小的形变变换成为与压力成正比的高度线性，与激历电压也成正比的电压信号。

安规电容的放电和普通电容不一样，普通电容在外部电源断开后电荷会保留很长时间，如果用手触摸就会被电到，而安规电容则没这个问题。出于安全考虑和EMC考虑，一般在电源入口建议加上安规电容。　在交流电源输入端,一般需要增加3个安全电容来抑制EMI传导干扰。它们用在电源滤波器里，起到电源滤波作用，分别对共模，差模干扰起滤波作用。

安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664）

X1 >2.5kV ≤4.0kV Ⅲ

X2 ≤2.5kV Ⅱ

X3 ≤1.2kV ——

安规电容安全等级绝缘类型额定电压范围

Y1 双重绝缘或加强绝缘≥ 250V

Y2 基本绝缘或附加绝缘≥150V ≤250V

Y3 基本绝缘或附加绝缘≥150V ≤250V

Y4 基本绝缘或附加绝缘<150V

Y 电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC 性能影响的目的。GJB151 规定Y 电容的容量应不大于0.1uF。Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y 电容的耐压性能对保护人身安全具有重要意义。
