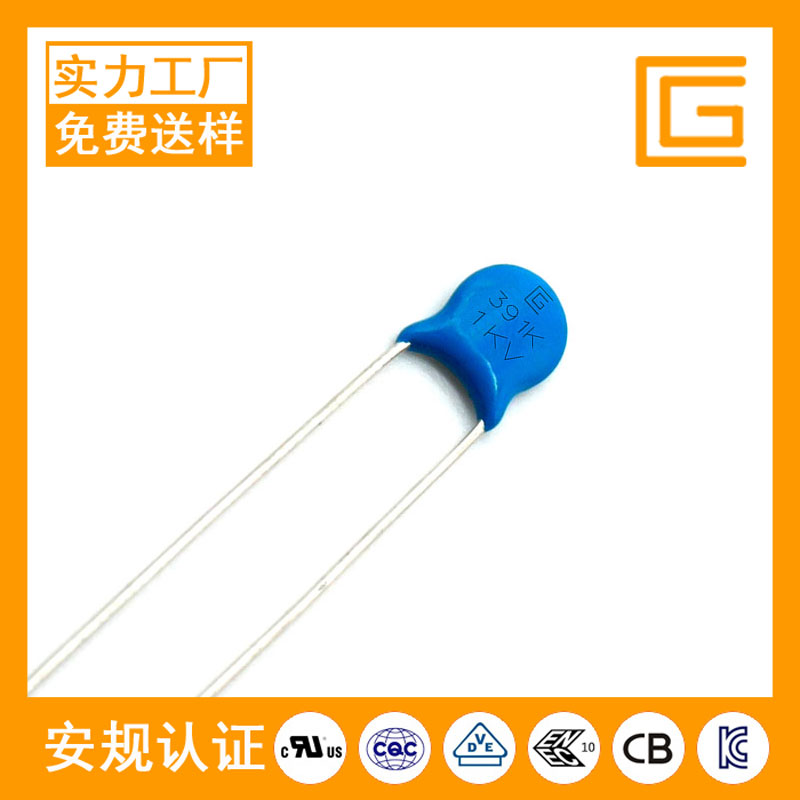

CT81-1KV-Y5P-391K高压瓷片电容器

CT81-1KV-Y5P-391K高压瓷片电容器视频+图片

CT81-1KV-Y5P-391K高压瓷片电容器资料下载

CT81-1KV-Y5P-391K高压瓷片电容器详细参数：

应用领域：
小家电，冲电器，LED驱动电源，适配器类电源，开关电源，电机马达，电动工具，新能源充电桩，光伏逆变装置

CT81-1KV-Y5P-391K高压瓷片电容器介绍：

知识推荐

高压陶瓷电容器就是用陶瓷作为电介质，在陶瓷基体两面喷涂银层，然后经低温烧成银质薄膜作极板而制成。它的外形以片式居多，也有管形、圆形等形状。高压陶瓷电容一般都是圆形的蓝色粉涂。也叫圆片电容器。

高压陶瓷电容各类参数比较多，高压陶瓷电容器的绝缘电阻取决于介质材料配方、工艺过程（烧结）和测量时的温度。所有介质的绝缘电阻都会随温度的提高而下降，在低温（-55℃）到高温（125℃）的MIL温度特性范围内可以观察到一个非常大的下降过程。

测量高压电容器绝缘电阻的时候需要重点考虑的是绝缘电阻与电容量的关系。电容量值与绝缘电阻成反比，即电容量越高，绝缘电阻越低。这是因为电容量与漏电流大小 是相互成正比的，可以用欧姆定律和比体积电容关系加以说明。欧姆定律表述了导体中电流（I），电压（V）和电阻（R）之间的关系：

I = V/R

但是，电阻（R）是一个与尺寸有关的物理量，也与材料本征的电阻率有关，如下所示：

R = ρL/A

这里 L = 导体长度 A = 导体横截面积。因此电流（I）可以表示为： I = VA/ρL

考虑到高压陶瓷电容器中通过绝缘体的漏电流（i）也可用上述关系式表示：I = VA’/ρt ，这里 V = 测试电压 A’ = 有效电极面积ρ= 介质电阻率 t = 介质层厚度

从上面关系式可以看到，对于给定的测试电压，漏电流大小正比于电容器有效电极面积，反比于介质层厚度（和电阻率），即：i ∝ A’/t

类似地，电容量（C）正比于有效电极面积，反比于介质层厚度，即：C = KA’/4.452t （这里 K = 介电常数 A’ = 有效电极面积 t = 介质层厚度）

因此 C ∝ A’/t 以及 i ∝ C

漏电流（i）与绝缘电阻成反比，即：IR ∝ 1/C

基于上述关系，可以归纳出以下几点：

1．绝缘电阻是测试电压的函数，漏电流正比于外加电压：i = VA’/ρt 或 IR =ρt/VA’

2. 对于任意给定的电容器，绝缘电阻很大程度上依赖于介质材料本征的电阻率（ρ），也依赖于材料配方和测量时的温度。

3. 电容器绝缘电阻（IR）的测量值与电容量成反比，也就是说，IR是电容量的函数，因此，工业应用中产品IR的最小标准是由电阻（R）和容量（C）, （R×C），所决定的，如下表所示。EIA标准要求产品在25℃时R×C超过1000欧姆-法拉（通常表示成1000兆欧-微法），在125℃时超过 100欧姆-法拉。
