高压陶瓷电容器的现有制造技术

      由于钛酸银基陶瓷介质具有高介电常数.tgd小,因此，通常用于制作电容量较大.体积小的高压电容器。这种电容器已经用在电源设备上，例如用作断路器的浪酒吸收电容器，

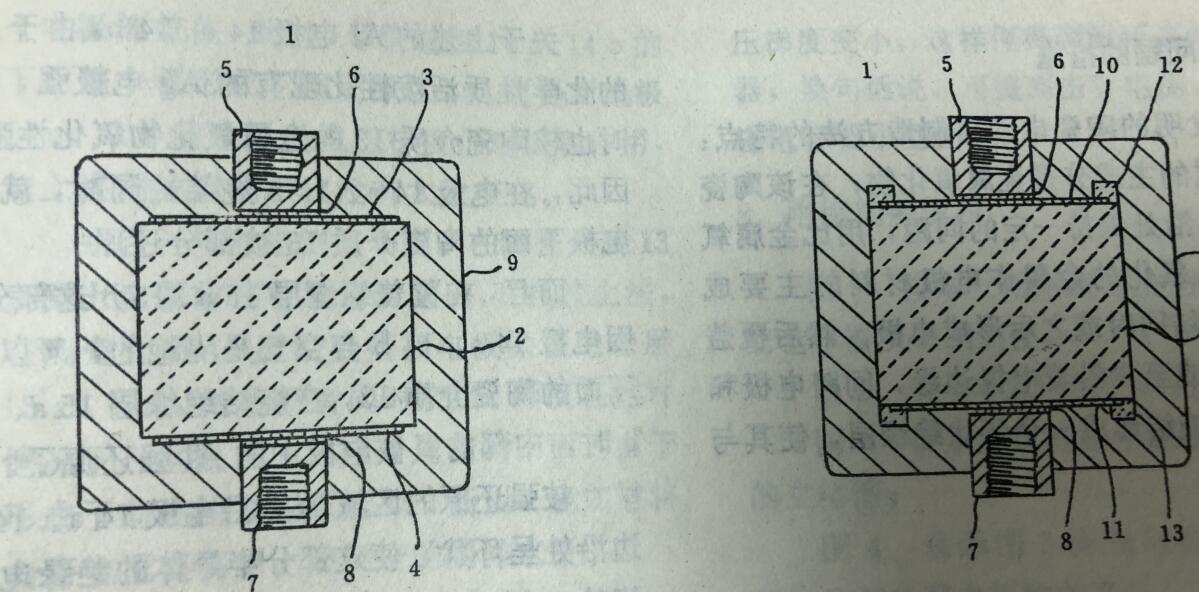

      图3和图4表示常用于电源设备上的电容器剂面围，

      如图3所示，电容器1包括:圆柱形的陶瓷介质2.上表面形成Ag电板3.下表面形成Ag电极4.电极3和4的直径稍微要比陶瓷介质2的直径小一点。因此，电极3和4的边沿之间就廷长了表面距离这对需级放电的电容器而言，就可改进电容器的耐压特性。电极3中间部分通过导电胶6粘结外电极5.同样地，电极4的中间部分通过导电胶8粘结外电极7.陶瓷介质2的四周用绝缘树脂进行模型.外电极5和7内有阴螺蚊，可以与引线连接或与其它同类型电容器相串联。

      图4表示另一电容器剖面围，其结构与图3非常相近，不同之处是电极10和11系用AI材料,而玻璃12和13主成分为朝硅酸船，熔化后粘附在电极边沿四周。经过这样处理的电极10和11边沿四周形成一圈玻璃12和13.这对于海缓放电的电容器来说,可提高电容器的耐压特性。而且，玻璃12和13的介电常数也比绝缘树脂9大，因此，电极

      端头的电场强度得到减弱，其结果可改善陶瓷电容器电极来端附近的抗击穿性能。然面，上述普通高压陶瓷电容器还存在着不少的问题，如下所述。

      测量电容器的击穿电压有两种方法.方法一是高压脉冲法，将脉冲电压并联加在外电极上，逐渐升高电压，测量击穿时的电压:方法二是采用串并联方式测量多个电容器，在电容器电路的两个端头施加高压脉冲，篷南提高电压测量击穿时的电压。然而，在某些情况下，采用多个电容器串井联方式测量每一个电容器的击穿电压时，其值总是要比单个测量时低。这种现象时常发生在采用特殊导电胶粘结的外电极端头处，可是在制备特殊(电子)元件和处于特别复杂情况时利用导电胶却表现得不太明显.

      用串并联方式连接多个电容器测击穿电压方法，测得的单个电容器击穿电压值降低的又一种可能情况:特别是施加波前沿宽度很短的脉冲电压，电阻值急剧增大归因于导电胶中树脂组分。这样，当施加高电压时电容器的不同都位电压分布不平街，此时，电压击穿就出现在导电胶的地方。由于单个电容器的各部位分布电压和多个电容器的各部位分布电压变化相当大，所以，可以想象到电压加高了就要被击穿。

      如果外电极采用焊接方法焊到电极上，则不会出现上述问题，但是像图4所示的具有高击穿电压的电容器选用AI作电板，故不能焊接。此外，还考虑到将图4所示的玻璃处理法应用于图3新示那种Ag电极形式的电容器中，可是，即使将玻璃涂在电极四周，对提高电容器的脉冲耐压特性几乎没有多大改善。
